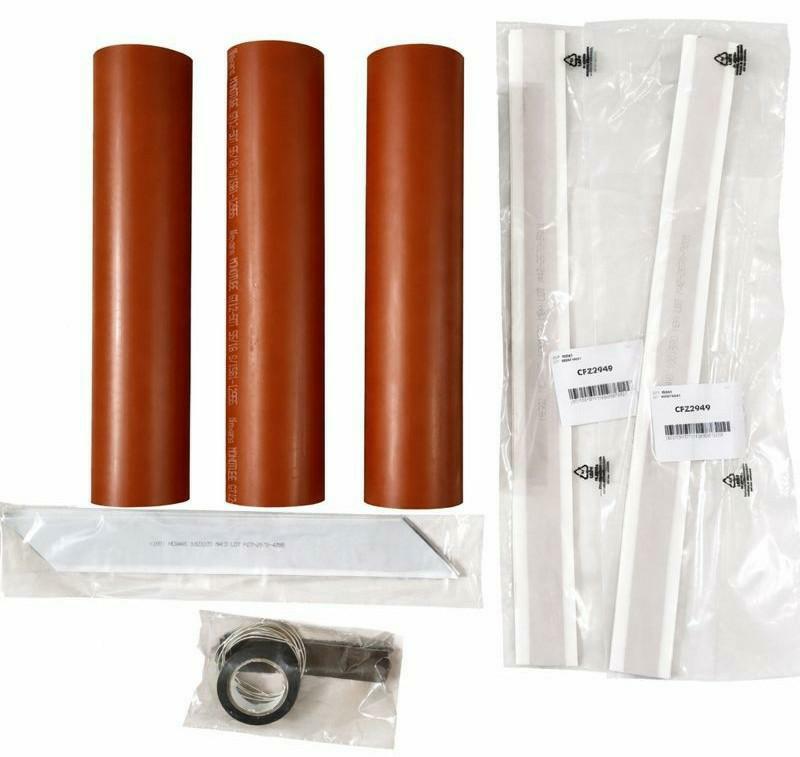

Głowica wnętrzowa SN 24 kV Nexans 3x24MONOi1.240 – 3x240 mm²

Głowica wnętrzowa SN 24 kV Nexans 3x24MONOi1.240 została zaprojektowana do profesjonalnych instalacji średniego napięcia, w których wymagane jest trwałe i bezpieczne zakończenie kabla w warunkach wewnętrznych.

Model 3x24MONOi1.240 dedykowany jest do kabli 3-żyłowych o przekroju 3×240 mm² pracujących w systemach 24 kV. Produkt umożliwia prawidłową odbudowę wszystkich warstw konstrukcyjnych kabla w miejscu zakończenia, w tym izolacji i ekranu.

Zastosowanie głowicy obejmuje:

• rozdzielnice SN 24 kV,

• stacje transformatorowe SN/nn,

• pola kablowe w obiektach przemysłowych,

• instalacje energetyczne w budynkach technicznych.

Konstrukcja głowicy zapewnia kontrolowany rozkład pola elektrycznego w miejscu przejścia z izolacji kabla do zacisku aparaturowego. Odpowiednie ukształtowanie elementów izolacyjnych minimalizuje ryzyko koncentracji naprężeń elektrycznych.

Funkcja elektryczna

Model 3x24MONOi1.240:

• odbudowuje izolację kabla w punkcie zakończenia,

• umożliwia prawidłowe podłączenie żył roboczych,

• zapewnia ciągłość i uziemienie ekranu,

• stabilizuje parametry elektryczne w systemie 24 kV.

Poprawne wykonanie zakończenia ma bezpośredni wpływ na trwałość instalacji i bezpieczeństwo pracy rozdzielni.

Parametry techniczne

Symbol produktu: 3x24MONOi1.240
Napięcie znamionowe: 24 kV
Typ kabla: 3-żyłowy
Przekrój żył: 3×240 mm²
Rodzaj izolacji kabla: XLPE / EPR
Zastosowanie: instalacje wewnętrzne SN
Producent: Nexans Power Accessories

Dobór do projektu

Przy doborze głowicy należy zweryfikować:

• napięcie systemu (24 kV),

• konstrukcję kabla (3 żyły),

• przekrój żył (3×240 mm²),

• typ izolacji (XLPE lub EPR),

• kompatybilność z aparaturą rozdzielczą.

Produkt przeznaczony jest do instalacji wewnętrznych i nie powinien być stosowany w warunkach napowietrznych bez odpowiednich zabezpieczeń środowiskowych.

Montaż

Montaż głowicy 3x24MONOi1.240 powinien być wykonywany przez wykwalifikowany personel posiadający doświadczenie w instalacjach średniego napięcia.

Proces obejmuje:

• przygotowanie kabla,

• usunięcie warstw izolacyjnych zgodnie z instrukcją,

• montaż elementów izolacyjnych,

• podłączenie żył do zacisków aparatury,

• wykonanie uziemienia ekranu.

Zaleca się ścisłe przestrzeganie instrukcji producenta Nexans.

Kompatybilność systemowa

Głowica współpracuje z:

• rozdzielnicami SN 24 kV,

• transformatorami SN/nn,

• systemami kablowymi średniego napięcia,

• innymi elementami osprzętu kablowego Nexans.

Najczęściej zadawane pytania

Czy model 3x24MONOi1.240 pasuje do kabli jednożyłowych?
Nie, jest przeznaczony do kabli 3-żyłowych o przekroju 3×240 mm².

Czy można ją stosować w instalacjach zewnętrznych?
Jest to głowica wnętrzowa, dedykowana do rozdzielni i pomieszczeń technicznych.

Czy wymagana jest zgodność z dokumentacją projektową?
Tak, dobór głowicy musi być zgodny z projektem instalacji SN.

Czy produkt zapewnia kontrolę pola elektrycznego?
Tak, konstrukcja głowicy umożliwia właściwy rozkład pola elektrycznego w miejscu zakończenia kabla.
