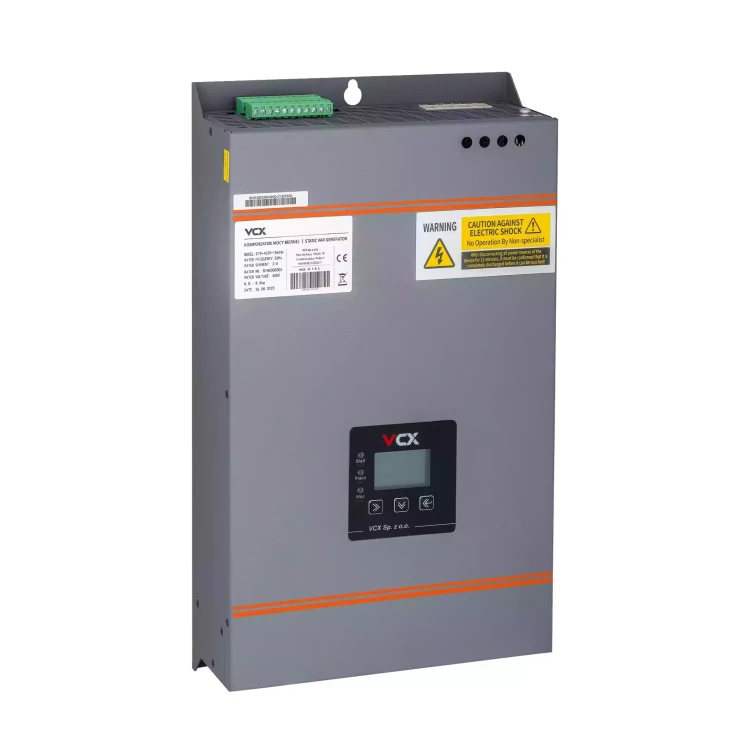

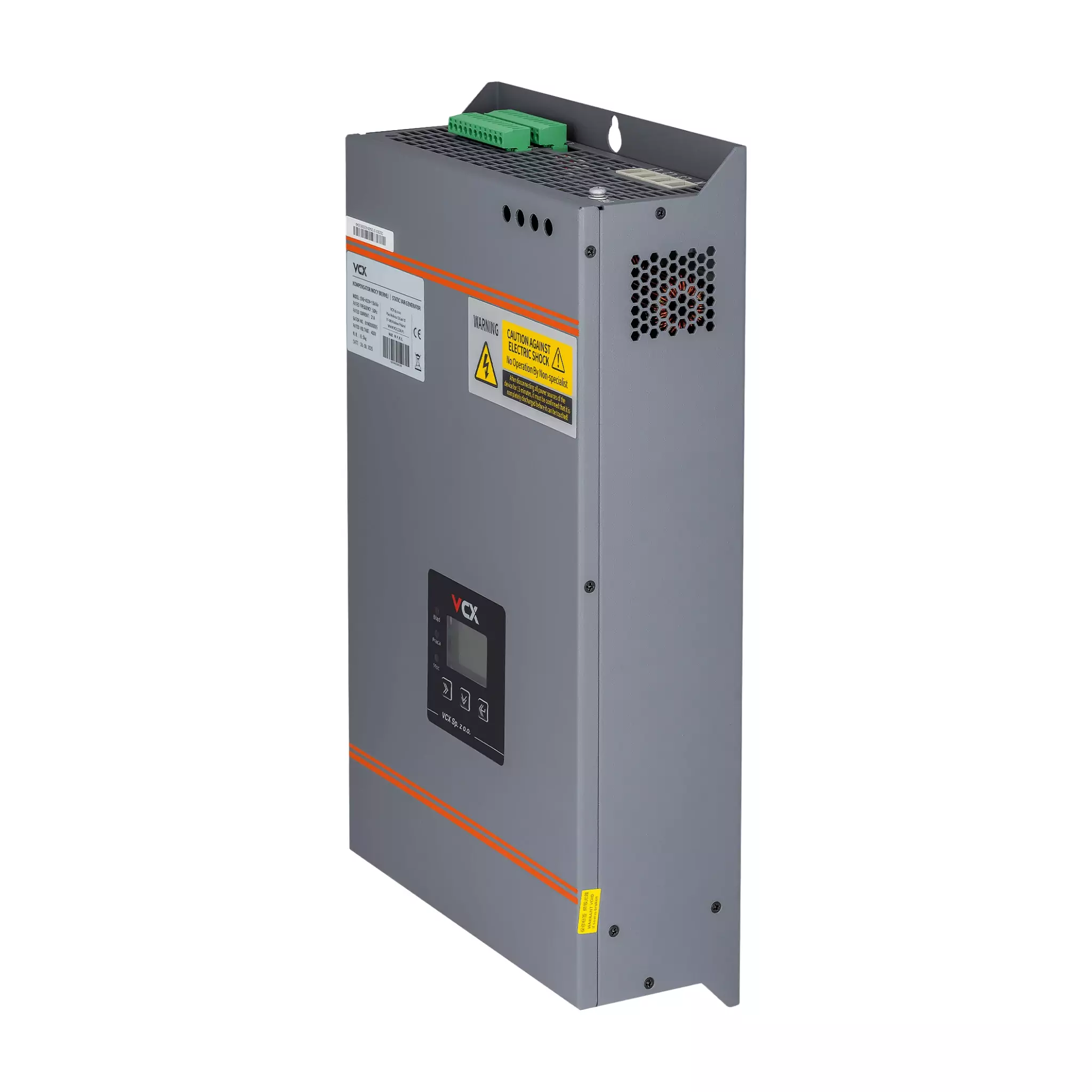

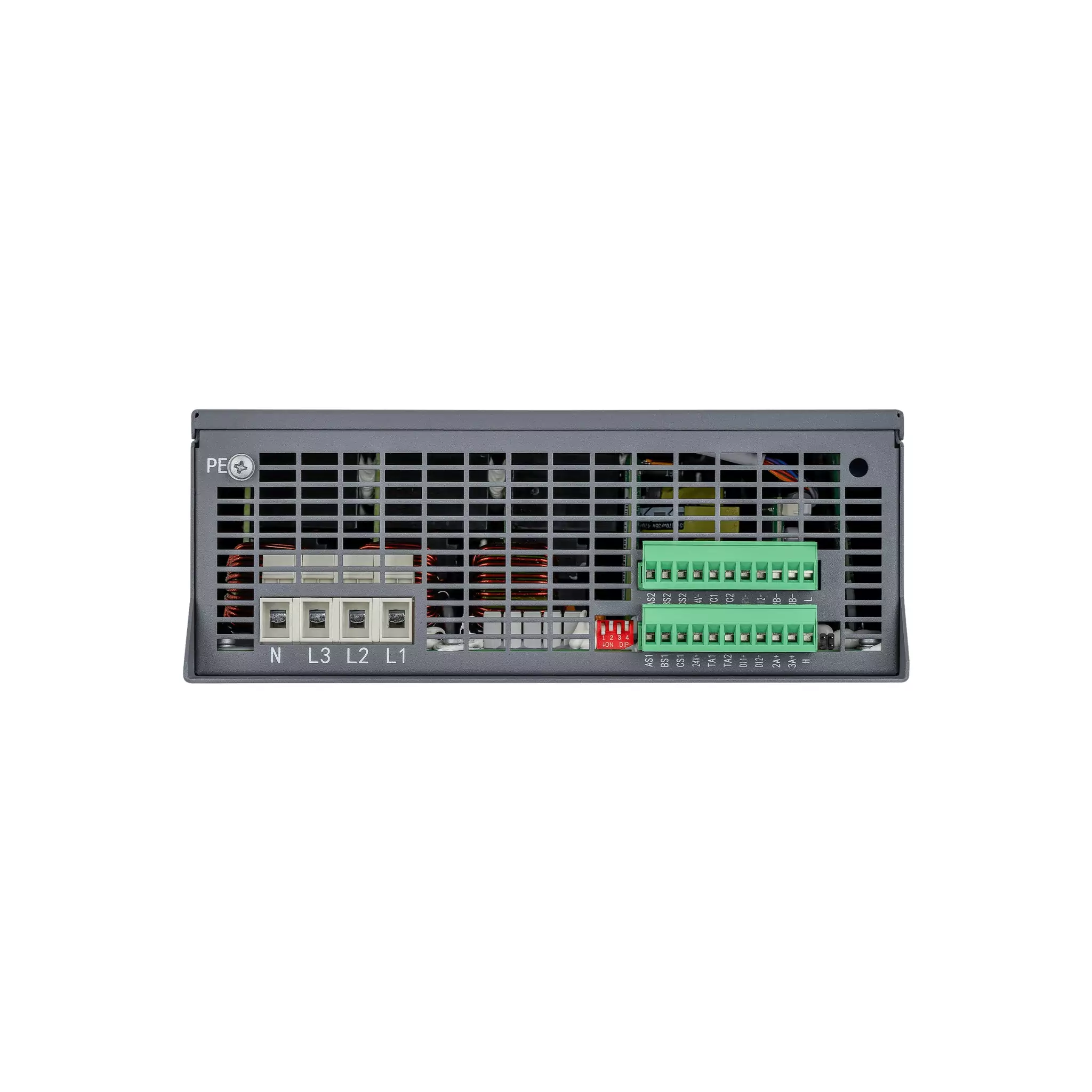

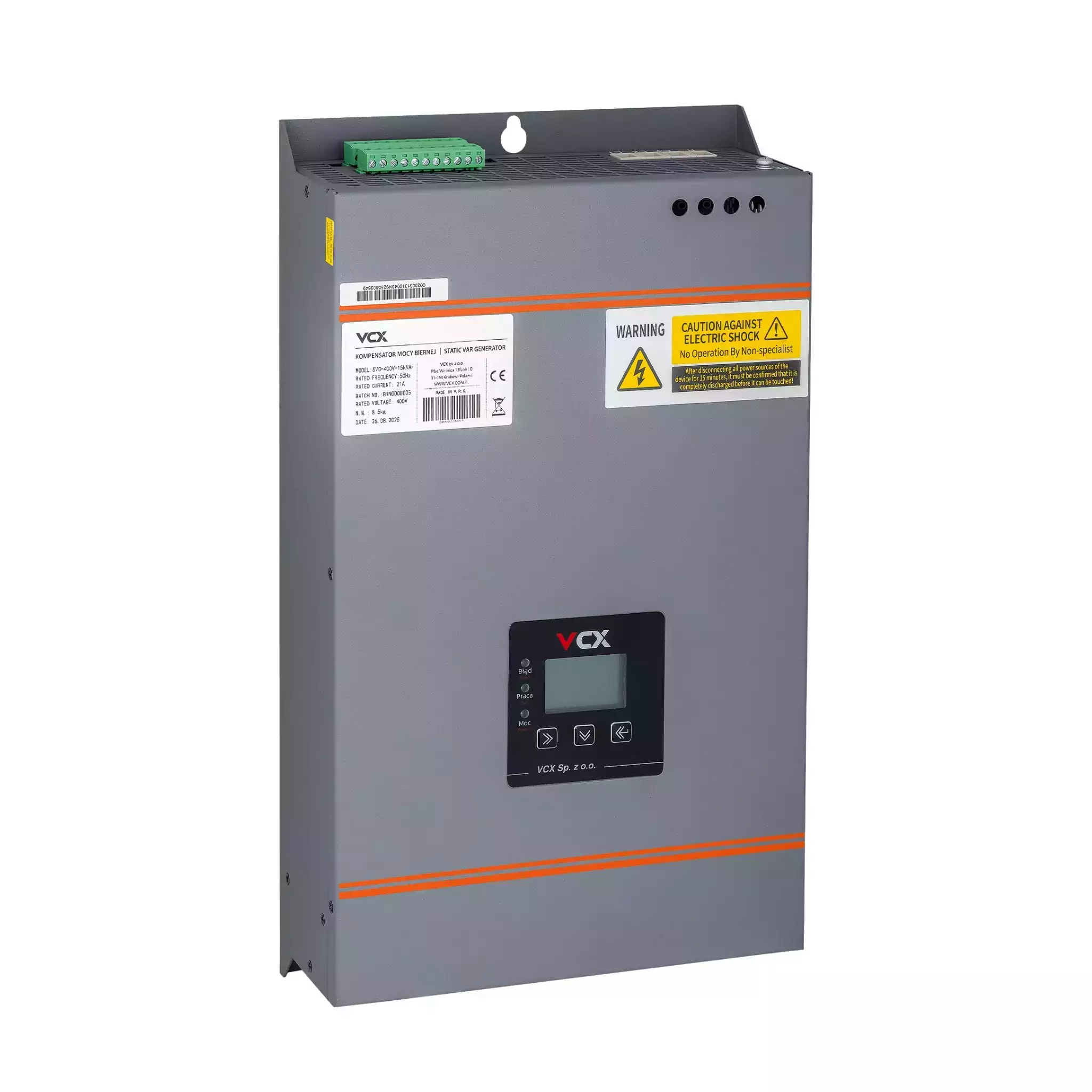

Kompensator mocy biernej SVG 400V 15kVAr VCX

Kompensator mocy biernej SVG 15kVAr – aktywna i dynamiczna kompensacja energii biernej

W instalacjach przemysłowych i komercyjnych, szczególnie tam gdzie pracują falowniki, napędy, automatyka oraz oświetlenie LED, często pojawiają się:

• spadki współczynnika mocy cos φ
• przeciążenia transformatorów
• wzrost strat energii
• zakłócenia harmoniczne

Kompensator mocy biernej SVG 15kVAr eliminuje te problemy poprzez ciągłą analizę parametrów instalacji i dynamiczne dopasowanie kompensacji do aktualnego obciążenia. Urządzenie działa precyzyjnie i w czasie rzeczywistym, co zapewnia stabilną pracę całego systemu elektroenergetycznego.

Technologia SVG – przewaga technologiczna

Urządzenie wykorzystuje zaawansowane sterowanie cyfrowe DSP oraz tranzystory mocy IGBT, co umożliwia:

• czas reakcji poniżej 10 ms
• bezstopniową kompensację mocy biernej
• jednoczesną kompensację indukcyjną i pojemnościową
• filtrację harmonicznych 2–50 rzędu
• korekcję niezrównoważenia faz
• stabilną pracę przy dynamicznych zmianach obciążenia

To czyni rozwiązanie SVG znacznie bardziej efektywnym niż klasyczne baterie kondensatorów.

Korzyści zastosowania kompensatora SVG 15kVAr

• eliminacja opłat za energię bierną
• poprawa współczynnika cos φ
• zmniejszenie strat przesyłowych
• odciążenie transformatorów i przewodów
• poprawa jakości energii elektrycznej
• stabilizacja napięcia w instalacji
• wydłużenie żywotności urządzeń elektrycznych

Zastosowanie kompensatora SVG 15kVAr

Model 15kVAr znajduje zastosowanie w:

• średnich i dużych zakładach produkcyjnych
• centrach logistycznych
• duże instalacje z falownikami i napędami
• systemy automatyki przemysłowej
• instalacje fotowoltaiczne
• budynki usługowe i handlowe
• rozdzielnice główne i obiektowe

Dane techniczne

Typ urządzenia
Aktywny kompensator mocy biernej SVG

Moc kompensacji
15 kVAr

Napięcie znamionowe
400 V ±15%

Częstotliwość pracy
50 / 60 Hz

Czas reakcji
< 10 ms

Sprawność
do 97,5 %

Konfiguracja sieci
3P3W / 3P4W

Zakres filtracji harmonicznych
2–50 rzędu

Możliwość pracy równoległej
Tak

Stopień ochrony
IP20

Montaż
Rozdzielnica / montaż naścienny

Najczęściej zadawane pytania

Do czego służy kompensator mocy biernej 15kVAr
Kompensator 15kVAr służy do aktywnej kompensacji energii biernej w większych instalacjach przemysłowych oraz poprawy współczynnika mocy cos φ.

Czy kompensator SVG działa automatycznie
Tak. Urządzenie stale monitoruje parametry sieci i automatycznie dostosowuje poziom kompensacji.

Czy urządzenie filtruje harmoniczne
Tak. Kompensator ogranicza harmoniczne powstające w wyniku pracy falowników, napędów oraz zasilaczy impulsowych.

Czy można rozbudować system kompensacji
Tak. Możliwa jest równoległa praca kilku urządzeń w celu zwiększenia mocy kompensacji.

Gdzie montuje się kompensator mocy biernej
Kompensator montuje się zwykle w rozdzielnicy elektrycznej po stronie obciążenia.

Kompensator mocy biernej SVG jest aktywnym urządzeniem energoelektronicznym przeznaczonym do kompensacji energii biernej oraz stabilizacji współczynnika mocy cos phi w sieciach trójfazowych.
