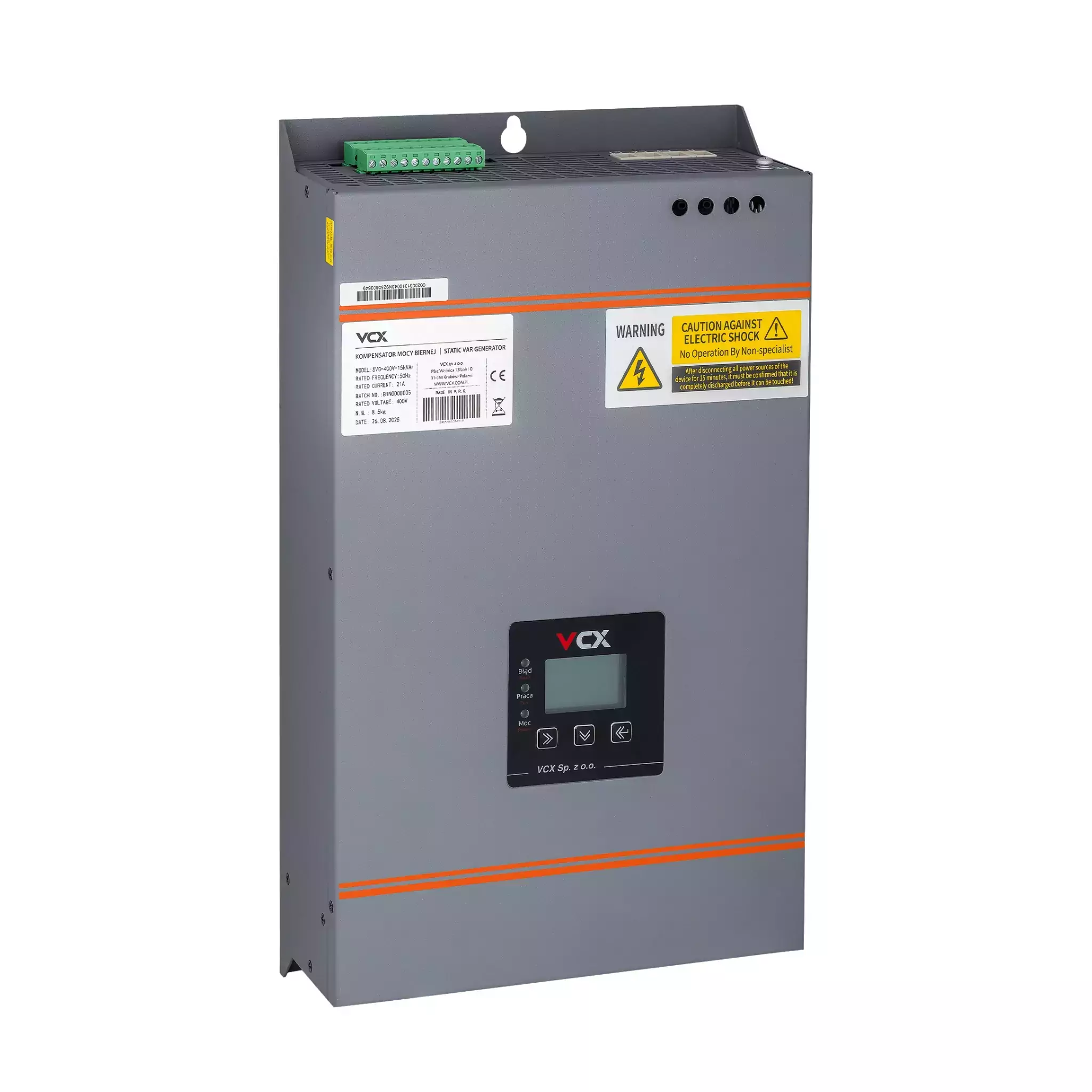

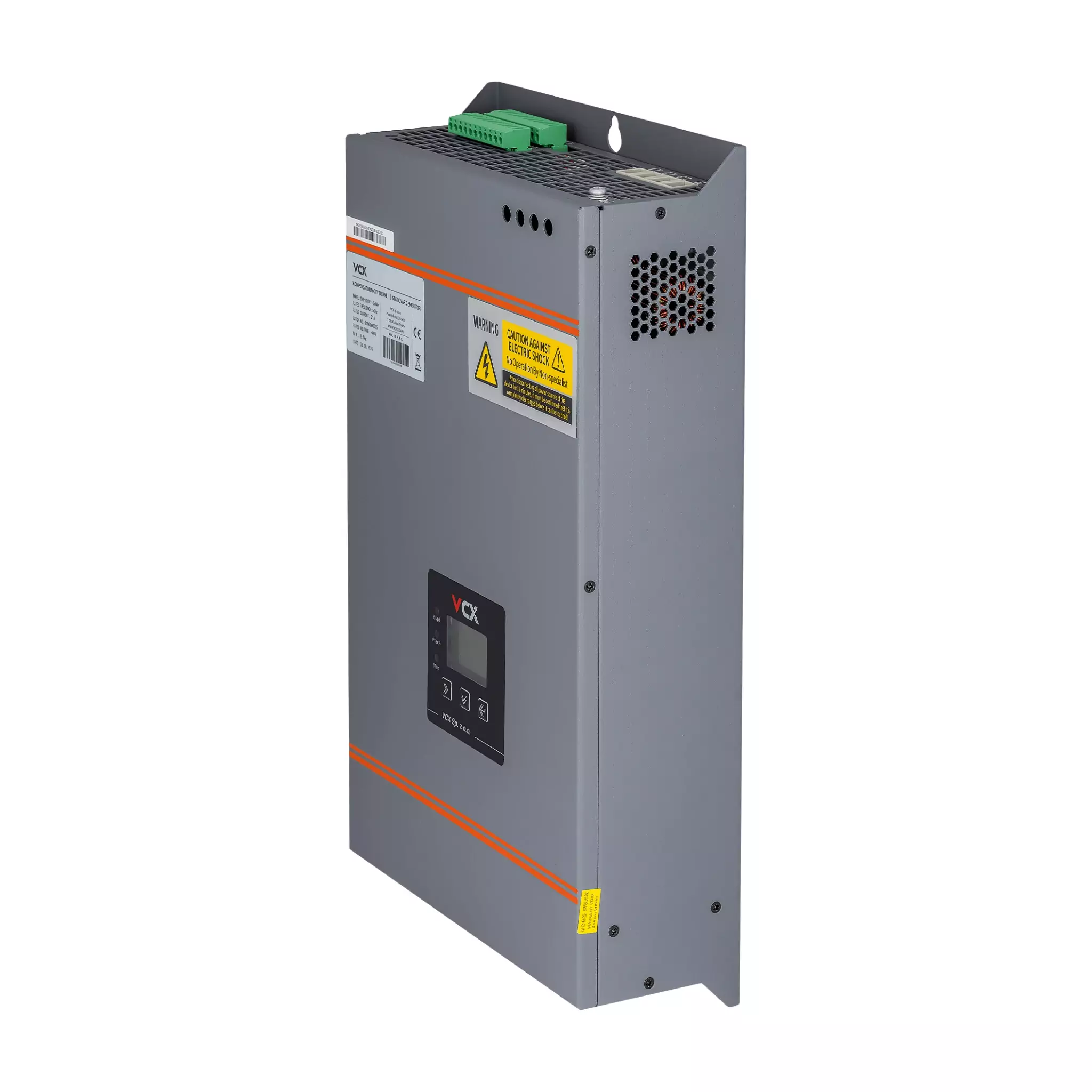

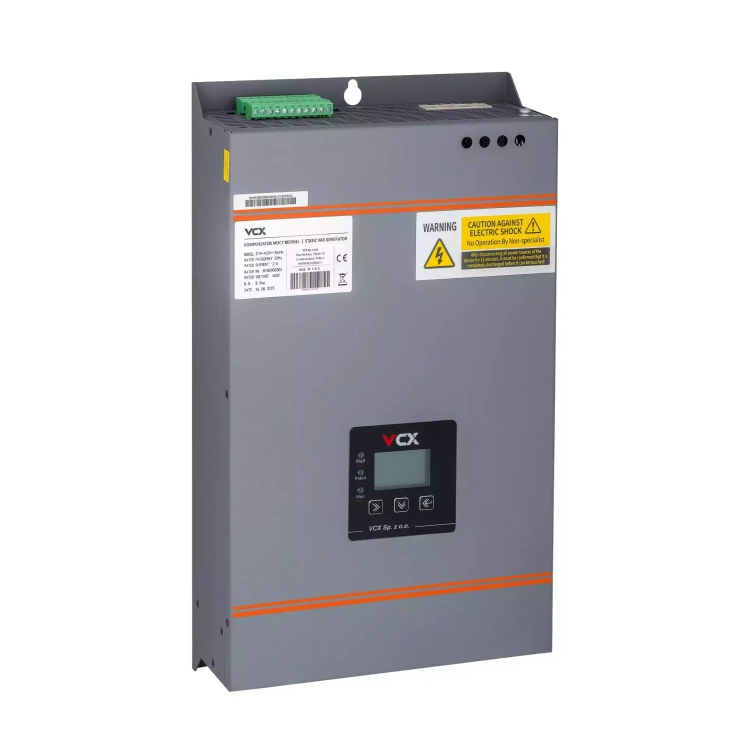

Kompensator mocy biernej SVG 400V 5kVAr VCX

Kompensator mocy biernej SVG 400V 5kVAr – dynamiczna kontrola parametrów sieci

Nowoczesne instalacje przemysłowe i komercyjne wykorzystują falowniki, napędy, zasilacze impulsowe, automatykę oraz oświetlenie LED. Urządzenia te generują moc bierną indukcyjną i pojemnościową, powodując:

• spadek współczynnika mocy cos φ
• naliczanie opłat za energię bierną
• zwiększenie prądów w instalacji
• przeciążenie transformatorów
• wzrost strat przesyłowych

Kompensator SVG 5kVAr analizuje parametry sieci i generuje prąd kompensacyjny przeciwny do aktualnej mocy biernej, eliminując problem u źródła.

Technologia SVG – przewaga nad baterią kondensatorów

W odróżnieniu od klasycznych baterii kondensatorów działających stopniowo, technologia SVG zapewnia:

• czas reakcji poniżej 10 ms
• bezstopniową regulację mocy biernej
• jednoczesną kompensację indukcyjną i pojemnościową
• filtrację harmonicznych 2–50 rzędu
• korekcję niezrównoważenia faz
• stabilną pracę przy dynamicznych zmianach obciążenia

Sterowanie cyfrowe DSP oraz tranzystory IGBT gwarantują wysoką precyzję działania oraz sprawność do 97,5%.

Korzyści zastosowania kompensatora SVG 5kVAr

• redukcja opłat za energię bierną
• poprawa współczynnika cos φ
• ograniczenie strat energii
• odciążenie infrastruktury elektroenergetycznej
• stabilizacja napięcia
• wydłużenie żywotności urządzeń

Zastosowanie

Model 5kVAr sprawdza się w:

• małych i średnich zakładach produkcyjnych
• warsztatach i obiektach usługowych
• rozdzielnicach obiektowych
• instalacjach z falownikami
• systemach automatyki przemysłowej
• instalacjach fotowoltaicznych
• obiektach z dużą ilością oświetlenia LED

Dane techniczne

Typ urządzenia
Aktywny kompensator mocy biernej SVG

Moc kompensacji
5 kVAr

Napięcie znamionowe
400 V ±15%

Częstotliwość
50 / 60 Hz

Czas reakcji
< 10 ms

Sprawność
do 97,5 %

Konfiguracja sieci
3P3W / 3P4W

Zakres filtracji harmonicznych
2–50 rzędu

Możliwość pracy równoległej
Tak

Stopień ochrony
IP20

Montaż
Rozdzielnica / montaż naścienny

Najczęściej zadawane pytania

Co to jest kompensator mocy biernej SVG?
To aktywne urządzenie energoelektroniczne, które w czasie rzeczywistym kompensuje energię bierną w instalacji 3-fazowej i stabilizuje współczynnik mocy cos φ.

Do czego służy kompensator mocy biernej 5kVAr?
Służy do eliminacji energii biernej w mniejszych instalacjach przemysłowych i komercyjnych, ograniczając koszty związane z opłatami dystrybucyjnymi.

Czy kompensator SVG działa automatycznie?
Tak. Urządzenie stale monitoruje parametry sieci i dynamicznie dopasowuje poziom kompensacji bez potrzeby ręcznej regulacji.

Czy kompensator SVG filtruje harmoniczne?
Tak. Ogranicza harmoniczne generowane przez falowniki, napędy oraz zasilacze impulsowe, poprawiając jakość energii.

Czy można rozbudować system kompensacji?
Tak. Urządzenie umożliwia pracę równoległą z kolejnymi modułami w celu zwiększenia mocy kompensacji.

Gdzie montuje się kompensator mocy biernej?
Najczęściej w rozdzielnicy elektrycznej po stronie obciążenia instalacji.

Dowiedz się więcej o kompensacji mocy biernej

Sprawdź jak działa kompensacja mocy biernej oraz jak dobrać odpowiedni kompensator SVG do instalacji.

Zobacz wszystkie dostępne kompensatory mocy biernej SVG.

Kompensator mocy biernej SVG jest aktywnym urządzeniem energoelektronicznym przeznaczonym do kompensacji energii biernej oraz stabilizacji współczynnika mocy cos phi w sieciach trójfazowych.
