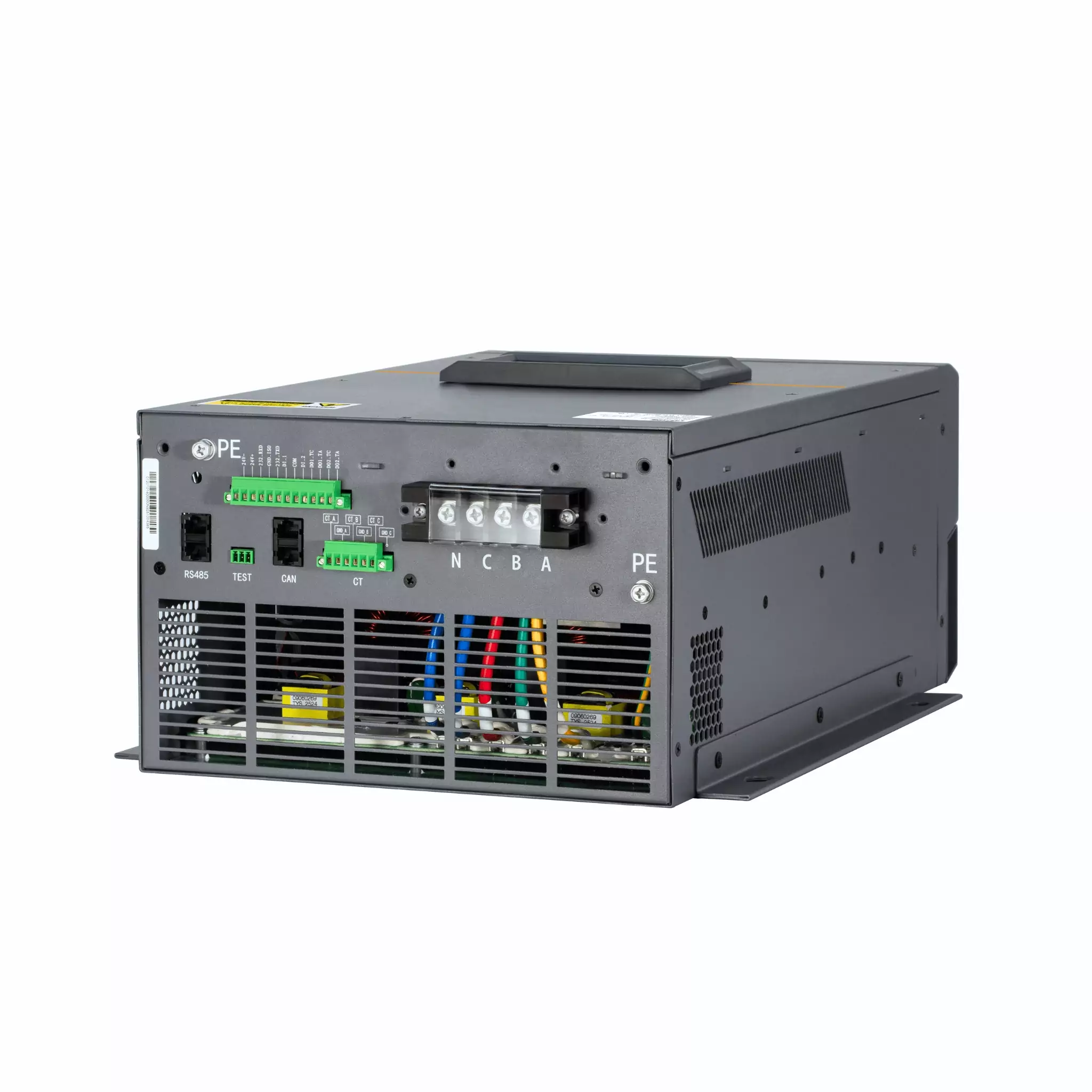

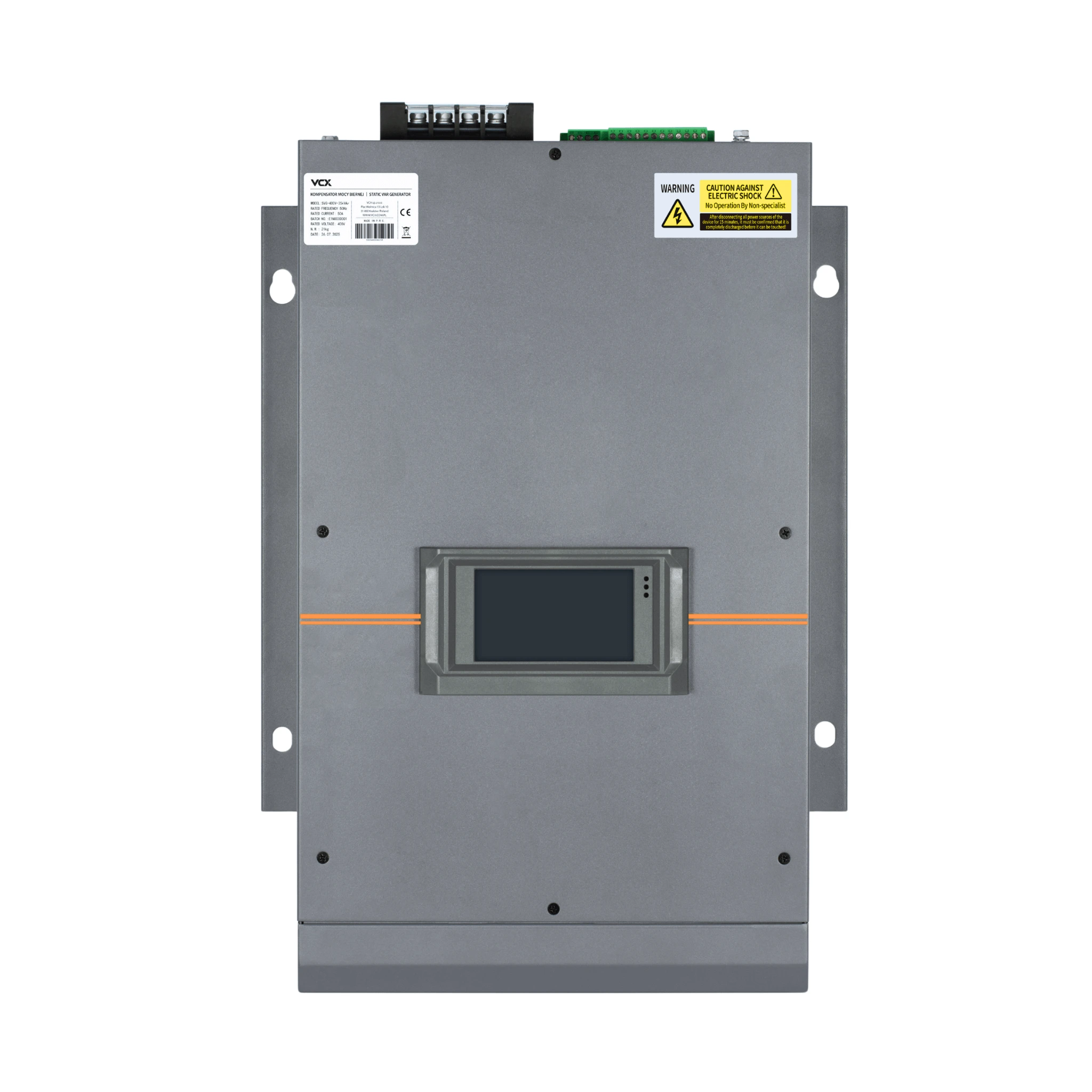

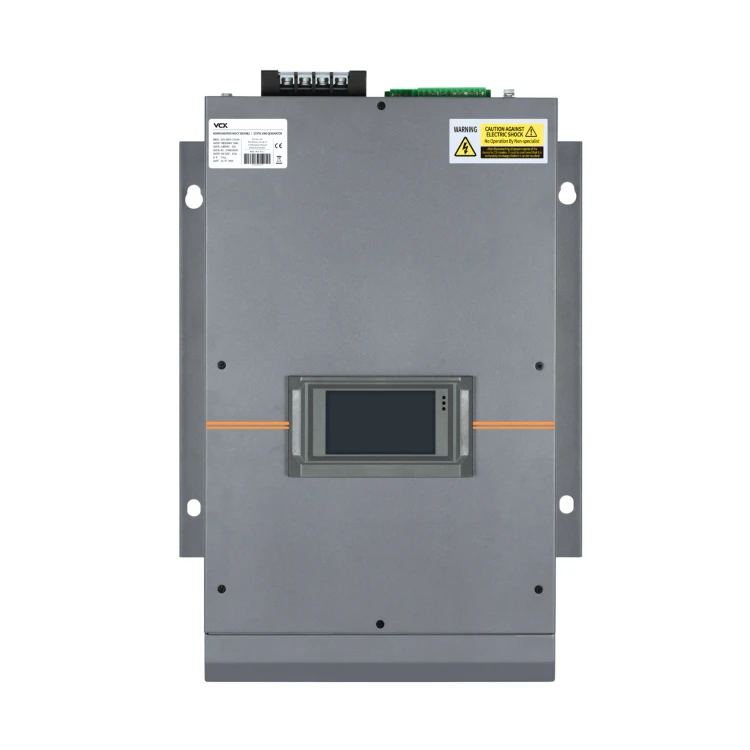

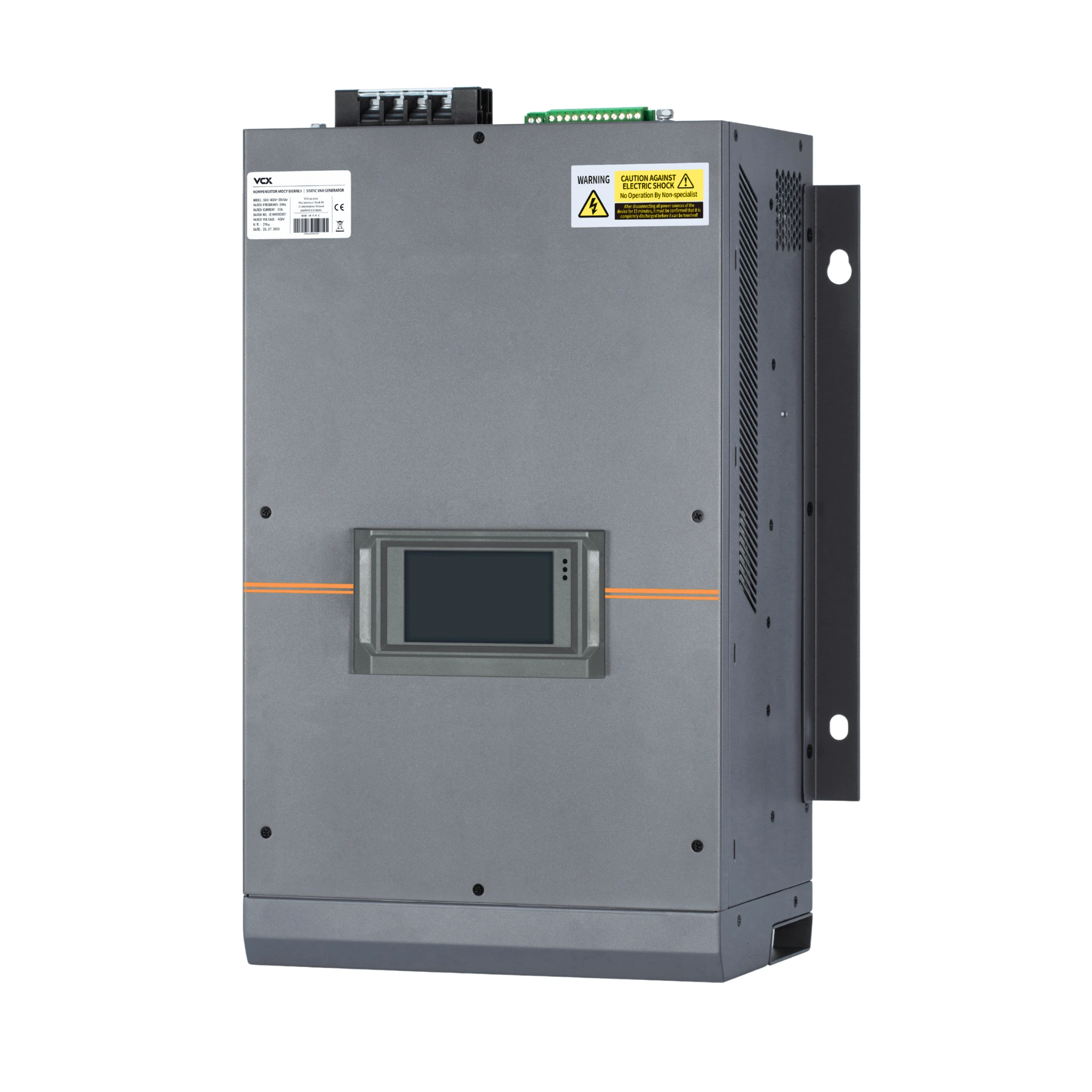

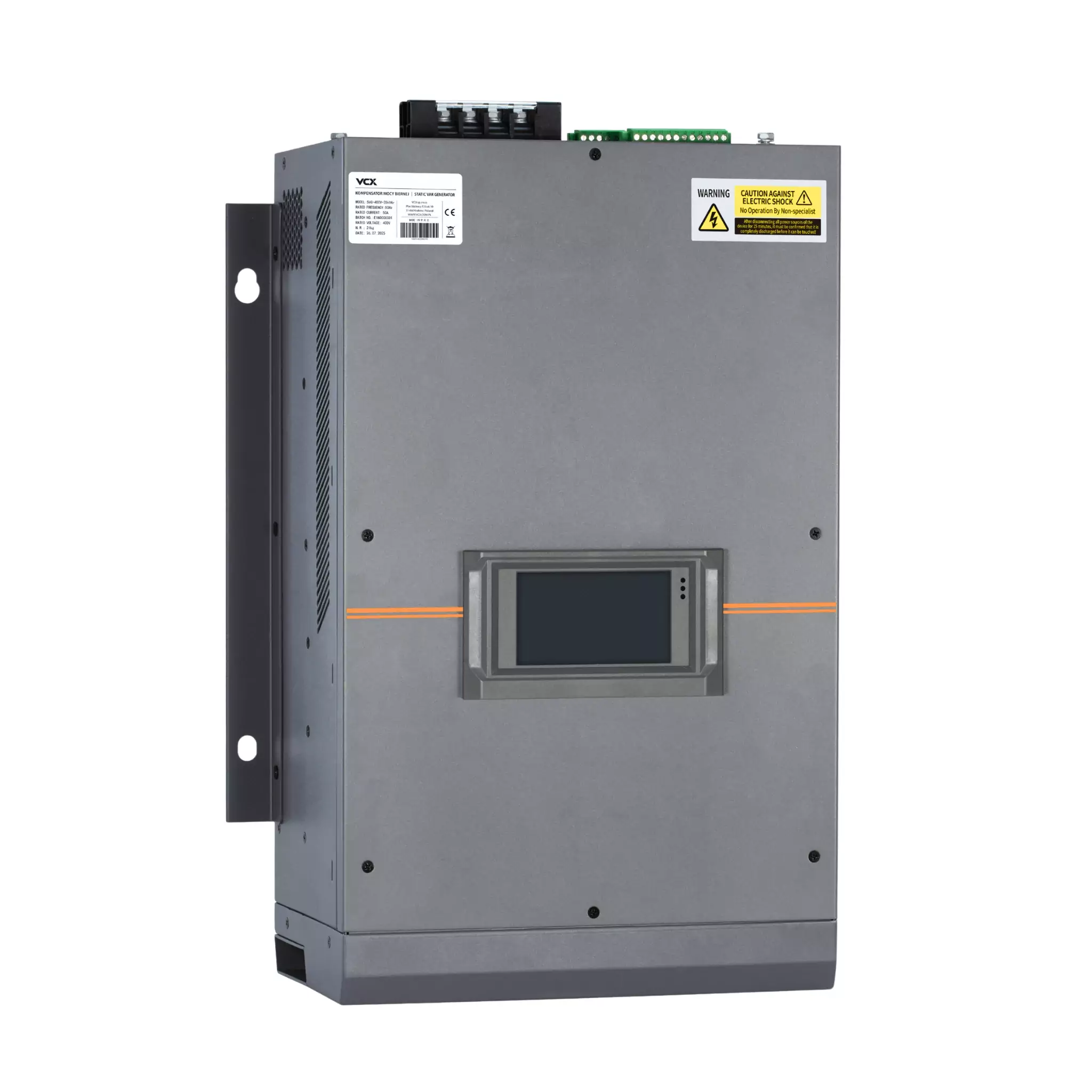

Kompensator mocy biernej SVG 400V 75kVAr VCX

Kompensator mocy biernej SVG 75kVAr – rozwiązanie dla instalacji o dużej mocy

W dużych obiektach przemysłowych występują:

• szybkie zmiany obciążenia
• duża liczba falowników i napędów
• wysoki poziom harmonicznych
• przeciążenia transformatorów
• spadki współczynnika cos φ

Model 75kVAr zapewnia dynamiczną kompensację energii biernej bez opóźnień, stabilizując parametry pracy całej instalacji elektrycznej nawet przy bardzo zmiennym obciążeniu.

Technologia SVG – aktywna kompensacja nowej generacji

Kompensator wykorzystuje nowoczesną technologię Static Var Generator opartą na:

• cyfrowym procesorze sygnałowym DSP
• tranzystorach mocy IGBT
• ciągłym pomiarze parametrów sieci
• dynamicznym sterowaniu prądem kompensacyjnym

Zapewnia to:

• czas reakcji poniżej 10 ms
• bezstopniową kompensację mocy biernej
• jednoczesną kompensację indukcyjną i pojemnościową
• filtrację harmonicznych wyższych rzędów
• korekcję asymetrii faz
• sprawność pracy do 97,5%

Technologia SVG pozwala utrzymać stabilny współczynnik mocy nawet przy dynamicznych zmianach obciążenia instalacji.

Korzyści zastosowania kompensatora SVG 75kVAr

• eliminacja opłat za energię bierną
• stabilny współczynnik cos φ
• redukcja strat energii elektrycznej
• odciążenie transformatorów i kabli zasilających
• poprawa jakości energii elektrycznej
• stabilizacja napięcia instalacji
• zwiększenie niezawodności pracy urządzeń

Zastosowanie

Kompensator SVG 75kVAr przeznaczony jest do:

• dużych zakładów przemysłowych
• hal produkcyjnych
• centr logistycznych
• instalacji z dużą liczbą falowników
• systemów HVAC i automatyki
• instalacji fotowoltaicznych dużej mocy
• rozdzielnic głównych NN
• infrastruktury energetycznej i technicznej

Dane techniczne

Typ urządzenia
Aktywny kompensator mocy biernej SVG

Moc kompensacji
75 kVAr

Napięcie znamionowe
400 V ±15%

Częstotliwość pracy
50 / 60 Hz

Czas reakcji
< 10 ms

Sprawność
do 97,5 %

Konfiguracja sieci
3P3W / 3P4W

Zakres filtracji harmonicznych
2–50 rzędu

Możliwość pracy równoległej
Tak

Stopień ochrony
IP20

Montaż
Rozdzielnica / montaż naścienny

Najczęściej zadawane pytania

Do czego służy kompensator mocy biernej 75kVAr
Służy do aktywnej kompensacji energii biernej w dużych instalacjach przemysłowych oraz utrzymania stabilnego współczynnika cos φ.

Czy kompensator SVG działa automatycznie
Tak. Urządzenie stale monitoruje parametry sieci i automatycznie dostosowuje poziom kompensacji.

Czy kompensator SVG filtruje harmoniczne
Tak. Urządzenie ogranicza harmoniczne generowane przez falowniki, napędy i urządzenia energoelektroniczne.

Czy można zwiększyć moc kompensacji
Tak. Możliwa jest równoległa praca kilku kompensatorów SVG w jednej instalacji.

Gdzie montuje się kompensator SVG 75kVAr
Najczęściej w rozdzielnicy głównej lub w punkcie zasilania instalacji przemysłowej.

Kompensator mocy biernej SVG jest aktywnym urządzeniem energoelektronicznym przeznaczonym do kompensacji energii biernej oraz stabilizacji współczynnika mocy cos phi w sieciach trójfazowych.
