Kable ziemne elektroenergetyczne 0,6/1 kV

Czym charakteryzują się kable ziemne miedziane?

Podstawą bezpiecznego doprowadzenia energii elektrycznej do budynku lub elementów architektury ogrodowej są kable ziemne. Wyróżniają się one specyficzną budową, zazwyczaj opartą na powłoce z polwinitu (PVC) w kolorze czarnym. Taka izolacja sprawia, że przewód ziemny jest odporny na działanie wilgoci, kwasów glebowych oraz promieniowania UV. Pozwala to na jego bezpośrednie układanie w gruncie bez ryzyka szybkiej degradacji. Standardowy kabel elektryczny ziemny posiada napięcie znamionowe 0,6/1 kV, co odróżnia go od zwykłych przewodów instalacyjnych (np. YDY) przeznaczonych do wnętrz.

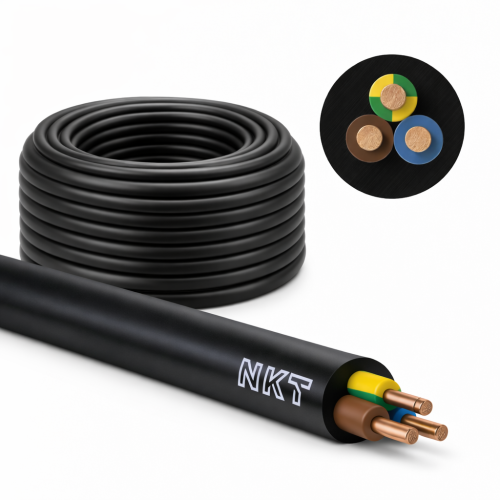

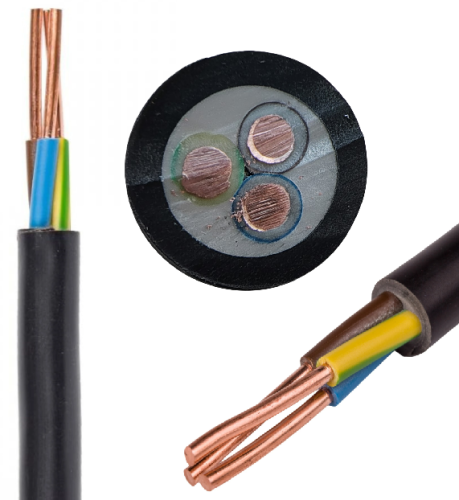

Popularne przekroje do oświetlenia i gniazd: kabel ziemny 3x2,5 mm² i 3x1,5 mm²

W instalacjach przydomowych najczęściej wykorzystuje się przewód ziemny elektryczny o trzech żyłach. Do zasilania oświetlenia ogrodowego, lamp najazdowych czy kinkietów elewacyjnych standardem jest kabel 3x1,5 ziemny. Jego przekrój jest wystarczający do obsługi źródeł światła LED. W przypadku planowania gniazd zewnętrznych lub zasilania mocniejszych urządzeń w altanie, należy wybrać kabel ziemny 3x2,5. Większy przekrój żyły miedzianej zapewnia mniejszy spadek napięcia i pozwala na bezpieczne podłączenie elektronarzędzi czy kosiarek.

Jaki kabel ziemny przyłączeniowy do domu wybrać?

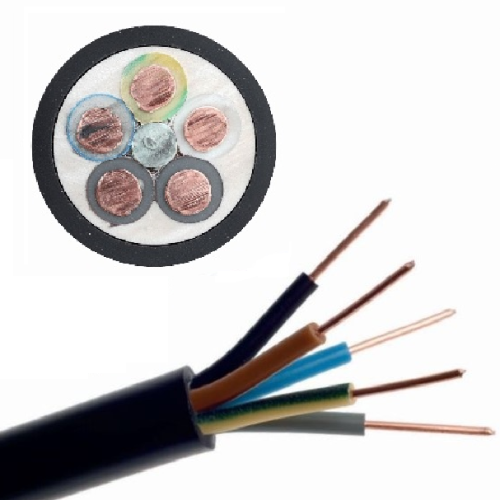

Główne zasilanie budynku wymaga zastosowania przewodów o znacznie większych przekrojach i zazwyczaj pięciu żyłach (dla instalacji trójfazowych). Kabel ziemny przyłączeniowy do domu dobiera się na podstawie przydziału mocy od operatora energetycznego. Wartość ta wyrażana jest w kilowatach (kW) i musi być uwzględniona w projekcie instalacji elektrycznej. Częstym wyborem do zasilania domów jednorodzinnych jest przewód ziemny 5x4 lub, przy większym zapotrzebowaniu na energię, przewód 5x6 ziemny. Wybór pięciu żył jest istotny w przypadku instalacji trójfazowej, zapewniającej zasilanie wszystkich odbiorników, w tym kuchenek indukcyjnych czy pomp ciepła. Warto pamiętać, że choć kabel aluminiowy ziemny (YAKY) jest tańszy, to miedź (YKY) posiada lepszą przewodność, co pozwala na zastosowanie cieńszego przewodu przy tych samych parametrach przesyłu.

Różnice między YKY a YKXS i rola konstrukcji żyły

Kabel ziemny oznaczony symbolem YKY to przewód miedziany w izolacji i powłoce polwinitowej. Istnieje jednak alternatywa w postaci kabli YKXS, gdzie izolacja żył wykonana jest z polietylenu usieciowanego (XLPE). Taki przewód ziemny energetyczny może pracować w wyższych temperaturach roboczych, co zwiększa jego obciążalność prądową. Niezależnie od typu izolacji, w instalacjach stałych stosuje się zazwyczaj kabel ziemny typu drut (sztywne żyły klasy 1 lub 2), co ułatwia montaż w wykopach liniowych. Specyficzną odmianą jest także kabel ziemny YKY 3x2,5 w wersji żelowanej lub ze wzmocnioną powłoką, stosowany w trudnych warunkach wodno-gruntowych.

Przewód ziemny 3x1,5 mm² i inne konfiguracje w praktyce

Oprócz standardowych zastosowań, przewód ziemny 3x1,5 jest często wykorzystywany do sterowania bramami lub zasilania czujników zmierzchu. Jeśli instalacja wymaga oddzielnego obwodu ochronnego i sterowniczego, elektrycy sięgają po przewód ziemny 4x4 lub wersje wielożyłowe. Ważne jest, aby przewód 3x1,5 ziemny był układany z zachowaniem odpowiednich stref bezpieczeństwa. Z kolei przewód 3x2,5 ziemny to uniwersalne rozwiązanie do doprowadzania prądu do wolnostojących garaży, gdzie planowane jest użycie spawarek lub kompresorów.

Kabel ziemny do domofonu i instalacji niskoprądowych

Do systemów kontroli dostępu nie zawsze konieczny jest gruby przewód energetyczny. Kabel ziemny do domofonu to często specjalistyczny przewód telekomunikacyjny (np. XzTKMXpw), jednak w przypadku wideodomofonów z funkcją otwierania rygla, niezbędne może być doprowadzenie dodatkowego zasilania 230V. Wtedy równolegle układa się przewód ziemny 3x2,5. Należy pamiętać, aby kable sygnałowe i energetyczne oddzielać od siebie lub stosować odpowiednie ekranowanie, by uniknąć zakłóceń.

Zabezpieczenie instalacji: osłona na kabel ziemny i głębokość ułożenia

Każdy przewód elektryczny ziemny wymaga odpowiedniego ułożenia. Zgodnie z normami, kable nn układa się zazwyczaj na głębokości 70-80 cm na podsypce z piasku. W miejscach narażonych na uszkodzenia mechaniczne, np. pod podjazdami, niezbędna jest osłona na kabel ziemny w postaci rury osłonowej typu Arot. Dodatkowo, nad kablem należy umieścić niebieską folię ostrzegawczą. Prawidłowo wprowadzony kabel ziemny do rozdzielni powinien mieć zapas długości, umożliwiający swobodne zarobienie żył i podłączenie do aparatury.

Kabel ziemny – od czego zależy cena inwestycji?

Rozważając zakup kabla ziemnego, cena za metr bieżący jest ściśle powiązana z notowaniami miedzi na giełdach metali. Im większy przekrój i liczba żył, tym wyższy koszt produktu. Przykładowo, przewód 5x4 ziemny będzie znacznie droższy niż 3x1,5, ze względu na niemal trzykrotnie większą ilość surowca. Planując budżet, warto sprawdzić też rzadsze konfiguracje, jak kabel ziemny YKXS, które mogą być droższe, ale oferują lepsze parametry elektryczne. W naszym sklepie oferujemy wyłącznie atestowane produkty, spełniające normy bezpieczeństwa. Zapraszamy do zakupu!
