Przewody przyczepowe i samochodowe

Przewody przyczepowe i samochodowe – instalacja 12V w przyczepie i lawecie

Przewody przyczepowe stosowane są do wykonywania instalacji elektrycznych w przyczepach towarowych, lawetach, przyczepach kempingowych oraz pojazdach użytkowych. Odpowiadają za prawidłowe działanie oświetlenia oraz dodatkowych obwodów zasilających w systemach 12V.

W tej kategorii znajdują się przewody wielożyłowe w wersjach:

• 4-żyłowych

• 7-żyłowych

• 13-żyłowych

Dobór liczby żył zależy od rodzaju przyczepy oraz zakresu obsługiwanych funkcji.

Przewód 4-żyłowy – zastosowania pomocnicze

Przewody 4-żyłowe wykorzystywane są w prostych instalacjach oświetleniowych oraz w zastosowaniach pomocniczych. Stosuje się je m.in.:

• w lekkich przyczepach,

• w instalacjach dodatkowych świateł,

• w układach o ograniczonej liczbie funkcji.

To rozwiązanie przeznaczone do mniej rozbudowanych systemów.

Przewód 7-żyłowy – standard w przyczepach lekkich

Przewód 7-żyłowy jest najczęściej stosowany w standardowych przyczepach towarowych. Obsługuje podstawowe funkcje:

• światła pozycyjne,

• kierunkowskazy,

• światło stop,

• światło przeciwmgielne,

• masa.

To najpopularniejszy wariant w instalacjach 12V.

Przewód 13-żyłowy – instalacje rozbudowane

Przewód 13-żyłowy stosowany jest w przyczepach o większej liczbie obwodów, takich jak:

• przyczepy kempingowe,

• lawety,

• przyczepy z dodatkowymi odbiornikami.

Umożliwia obsługę dodatkowych funkcji, m.in.:

• światło cofania,

• stałe zasilanie 12V,

• ładowanie akumulatora w przyczepie.

Standardy gniazd przyczep – 7-pin i 13-pin

W instalacjach przyczepowych stosowane są dwa podstawowe standardy połączeń:

7-pin (ISO 1724)

Najczęściej spotykany w przyczepach lekkich. Obsługuje podstawowe funkcje oświetleniowe. Jest rozwiązaniem prostym i szeroko stosowanym.

13-pin (ISO 11446)

Stosowany w bardziej rozbudowanych instalacjach. Oprócz podstawowego oświetlenia umożliwia przesył dodatkowego zasilania oraz obsługę światła cofania.

Dobór przewodu powinien być zgodny z typem gniazda i zakresem funkcji przyczepy.

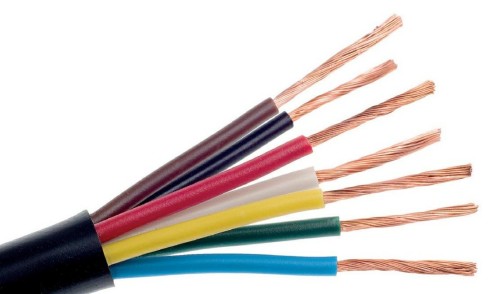

Budowa przewodu przyczepowego

Przewód przyczepowy posiada:

• żyły miedziane wielodrutowe (linka),

• elastyczną konstrukcję odporną na drgania,

• izolację zewnętrzną odporną na wilgoć i zabrudzenia,

• kolorowe oznaczenia żył ułatwiające montaż.

Elastyczność przewodu jest kluczowa – instalacja przyczepy podlega stałym drganiom oraz ruchowi.

Dobór przekroju i długości przewodu

Przy instalacjach 12V szczególne znaczenie ma ograniczenie spadków napięcia. Im dłuższy przewód i większe obciążenie, tym istotniejszy jest odpowiedni przekrój żyły.

Zbyt mały przekrój może powodować:

• słabsze świecenie świateł,

• spadki napięcia,

• niestabilną pracę instalacji.

Dobór przewodu powinien uwzględniać długość instalacji oraz ilość podłączonych odbiorników.

Odporność na warunki drogowe

Instalacja przyczepy pracuje w wymagającym środowisku:

• zmienne temperatury,

• wilgoć,

• błoto i sól drogowa,

• drgania i naprężenia.

Dlatego przewody przyczepowe powinny charakteryzować się odpowiednią elastycznością oraz trwałą powłoką zewnętrzną.

Najczęściej zadawane pytania

Czy przewód 4-żyłowy wystarczy do standardowej przyczepy?
W prostych instalacjach – tak. W większości przyczep towarowych stosuje się jednak 7 żył.

Kiedy wybrać przewód 13-żyłowy?
W przyczepach kempingowych i instalacjach z dodatkowymi funkcjami zasilania.

Czy przewód przyczepowy nadaje się do 230V?
Nie, przeznaczony jest do instalacji 12V.

Czy liczba żył musi odpowiadać typowi gniazda?
Tak, przewód powinien być zgodny ze standardem 7-pin lub 13-pin.
