Kabel ziemny linka HELUPOWER 1000 RV-K 3G4 mm² 0,6/1 kV HELUKABEL

Kabel ziemny HELUPOWER 1000 RV-K 3G4 – elastyczna linka 0,6/1 kV

HELUPOWER 1000 RV-K 3G4 to kabel zasilająco-sterowniczy do instalacji wymagających zarówno trwałości, jak i większej elastyczności. Trzy żyły o przekroju 4 mm², w tym żyła ochronna PE, pozwalają wykorzystać go między innymi do zasilania urządzeń, maszyn, napędów oraz odbiorników pracujących w instalacjach 0,6/1 kV.

Najważniejszą różnicą względem klasycznych kabli energetycznych jest tutaj budowa przewodnika: każda żyła ma konstrukcję wielodrutową, drobno skręconą, klasy 5.

Wielodrutowe żyły miedziane klasy 5 – główna przewaga RV-K

W przewodzie zastosowano niepobielane żyły miedziane, wielodrutowe i giętkie, wykonane zgodnie z klasą 5 IEC 60228 / DIN VDE 0295.

W praktyce daje to kilka istotnych korzyści:

• łatwiejsze prowadzenie kabla na zakrętach,
• wygodniejszy montaż w rurach i trasach kablowych,
• prostsze wprowadzanie przewodu do urządzeń i rozdzielnic,
• większą elastyczność niż przy żyłach jednodrutowych,
• lepszą wygodę pracy przy instalacjach maszynowych i przemysłowych.

To właśnie wielodrutowa konstrukcja żył jest jednym z najważniejszych argumentów za wyborem HELUPOWER 1000 RV-K.

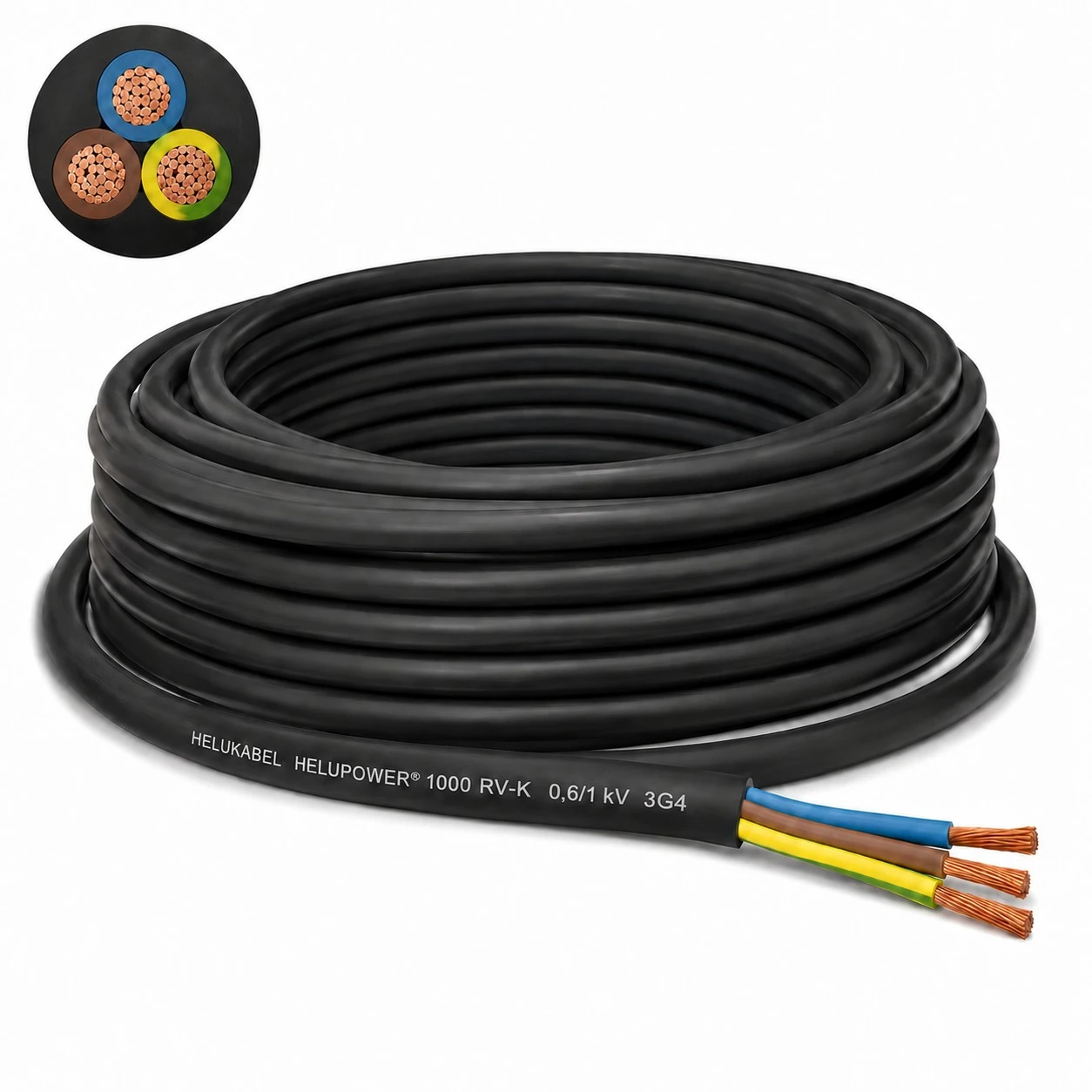

Budowa kabla HELUKABEL 11003848

Konstrukcja przewodu została zaprojektowana pod pracę w trudniejszych warunkach eksploatacyjnych.

• liczba żył: 3
• przekrój żył: 4 mm²
• oznaczenie: 3G4
• żyła ochronna: tak, żółto-zielona
• materiał żył: miedź
• budowa żył: wielodrutowa, klasa 5
• izolacja żył: XLPE
• powłoka zewnętrzna: PVC
• kolor powłoki: czarny

Litera G w oznaczeniu 3G4 informuje o obecności żyły ochronnej PE.

Dane techniczne HELUPOWER 1000 RV-K 3G4

• Producent: HELUKABEL
• Seria: HELUPOWER 1000 RV-K
• Kod producenta: 11003848
• Typ: RV-K
• Budowa: 3G4 mm²
• Napięcie znamionowe U0/U: 600/1000 V
• napięcie próby żyła/żyła: 3500 V
• klasa przewodnika: 5
• materiał przewodnika: miedź
• izolacja: XLPE
• powłoka zewnętrzna: PVC
• kolor: czarny
• średnica zewnętrzna: ok. 11,0–11,6 mm
• masa miedzi: ok. 115,2 kg/km
• masa przewodu: ok. 275 kg/km
• temperatura przy ułożeniu stałym: od -15°C do +90°C
• maksymalna temperatura żyły: +90°C
• temperatura zwarciowa żyły: do +250°C przez maks. 5 s
• odporność na UV: tak
• możliwość bezpośredniego układania w ziemi: tak

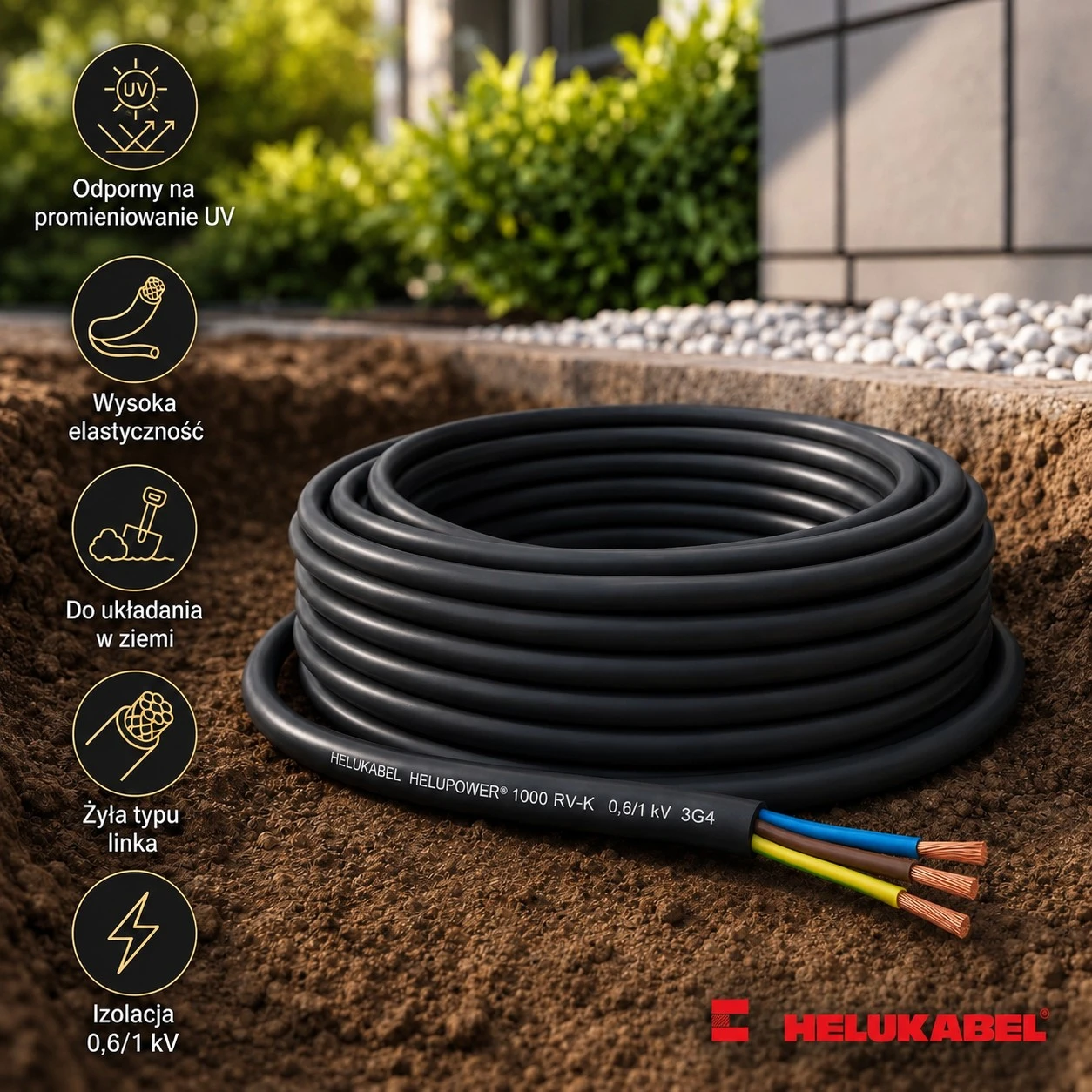

Kabel do ziemi, na zewnątrz i do trudniejszych warunków pracy

Producent dopuszcza HELUPOWER 1000 RV-K do bezpośredniego układania w ziemi, a także do prowadzenia w rurach osłonowych i podziemnych trasach instalacyjnych.

Czarna powłoka zewnętrzna jest odporna na promieniowanie UV, dlatego kabel może być stosowany również na zewnątrz. Nadaje się do pracy w pomieszczeniach suchych, wilgotnych i mokrych oraz tam, gdzie instalacja wymaga większej odporności niż typowy przewód wewnętrzny.

Zasilanie maszyn i urządzeń

Kabel może być stosowany w maszynach produkcyjnych, obrabiarkach, systemach transportowych, automatyce i urządzeniach przemysłowych.

Instalacje zewnętrzne

Odporność na promieniowanie UV pozwala wykorzystać go do zasilania urządzeń pracujących poza budynkami.

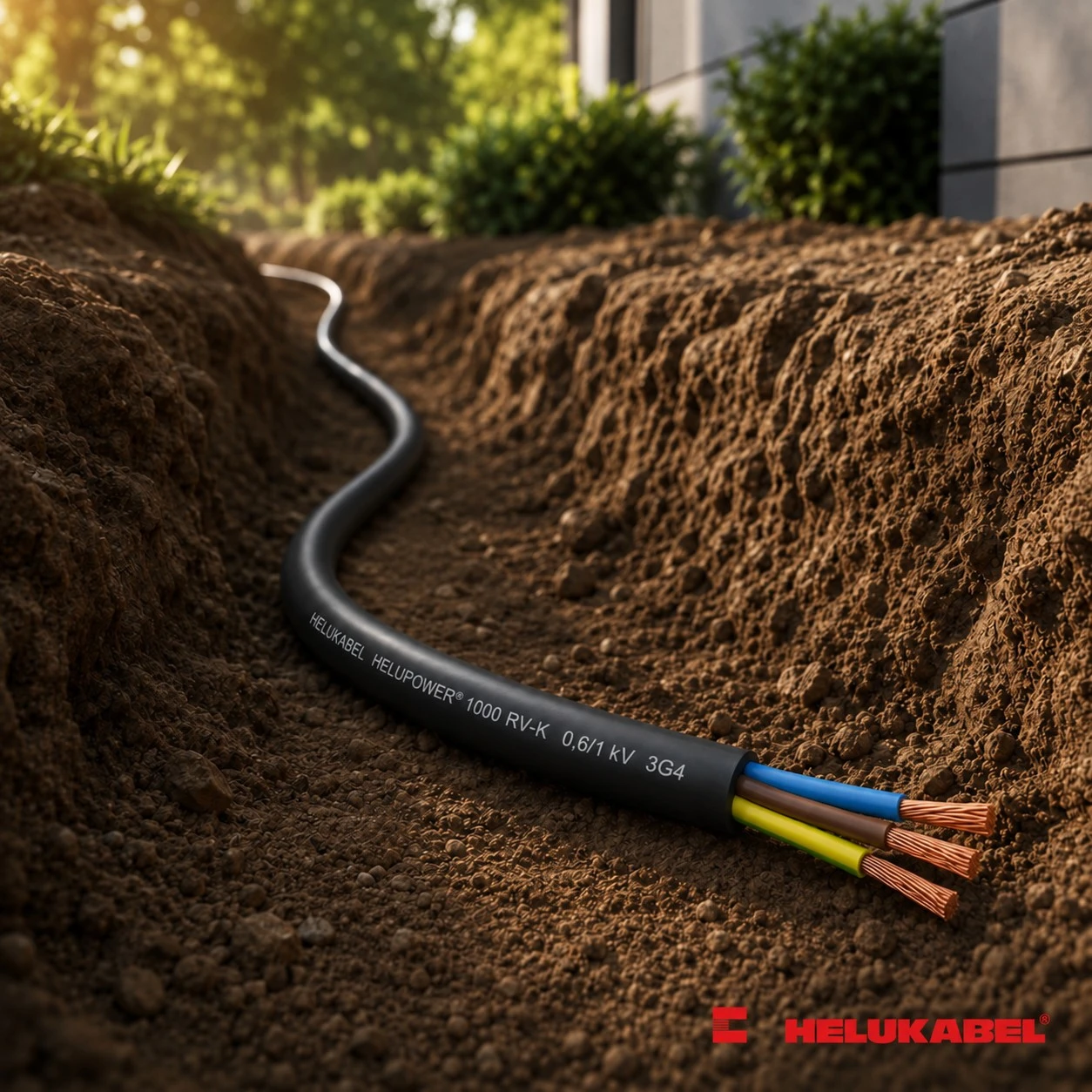

Układanie bezpośrednio w ziemi

HELUPOWER 1000 RV-K może być prowadzony bezpośrednio w gruncie, co zwiększa jego uniwersalność przy wykonywaniu instalacji zasilających.

3G4 mm² – kiedy warto wybrać ten wariant?

Wariant 3G4 mm² sprawdza się tam, gdzie potrzebne są dwa przewody robocze oraz żyła ochronna PE o przekroju 4 mm².

To rozwiązanie szczególnie przydatne, gdy instalacja wymaga:

• większego przekroju niż 2,5 mm²,
• przewodu ochronnego PE,
• elastycznej żyły wielodrutowej,
• napięcia znamionowego 0,6/1 kV,
• możliwości pracy na zewnątrz lub w ziemi.

W porównaniu ze sztywnym kablem z żyłą jednodrutową RV-K jest znacznie wygodniejszy w prowadzeniu i zakończeniu.

Najczęściej zadawane pytania – HELUPOWER 1000 RV-K 3G4

Czy żyły w HELUPOWER 1000 RV-K 3G4 są wielodrutowe?

Tak. Kabel ma drobno skręcone, wielodrutowe żyły miedziane klasy 5, dlatego jest wyraźnie bardziej elastyczny od kabli z przewodnikiem jednodrutowym.

Czy kabel można układać bezpośrednio w ziemi?

Tak. HELUKABEL dopuszcza serię HELUPOWER 1000 RV-K do bezpośredniego układania w gruncie.

Czy przewód nadaje się na zewnątrz?

Tak. Powłoka zewnętrzna jest odporna na promieniowanie UV i przystosowana do zastosowań zewnętrznych.

Co oznacza 3G4?

Oznaczenie 3G4 oznacza trzy żyły o przekroju 4 mm², w tym jedną żyłę ochronną żółto-zieloną.
