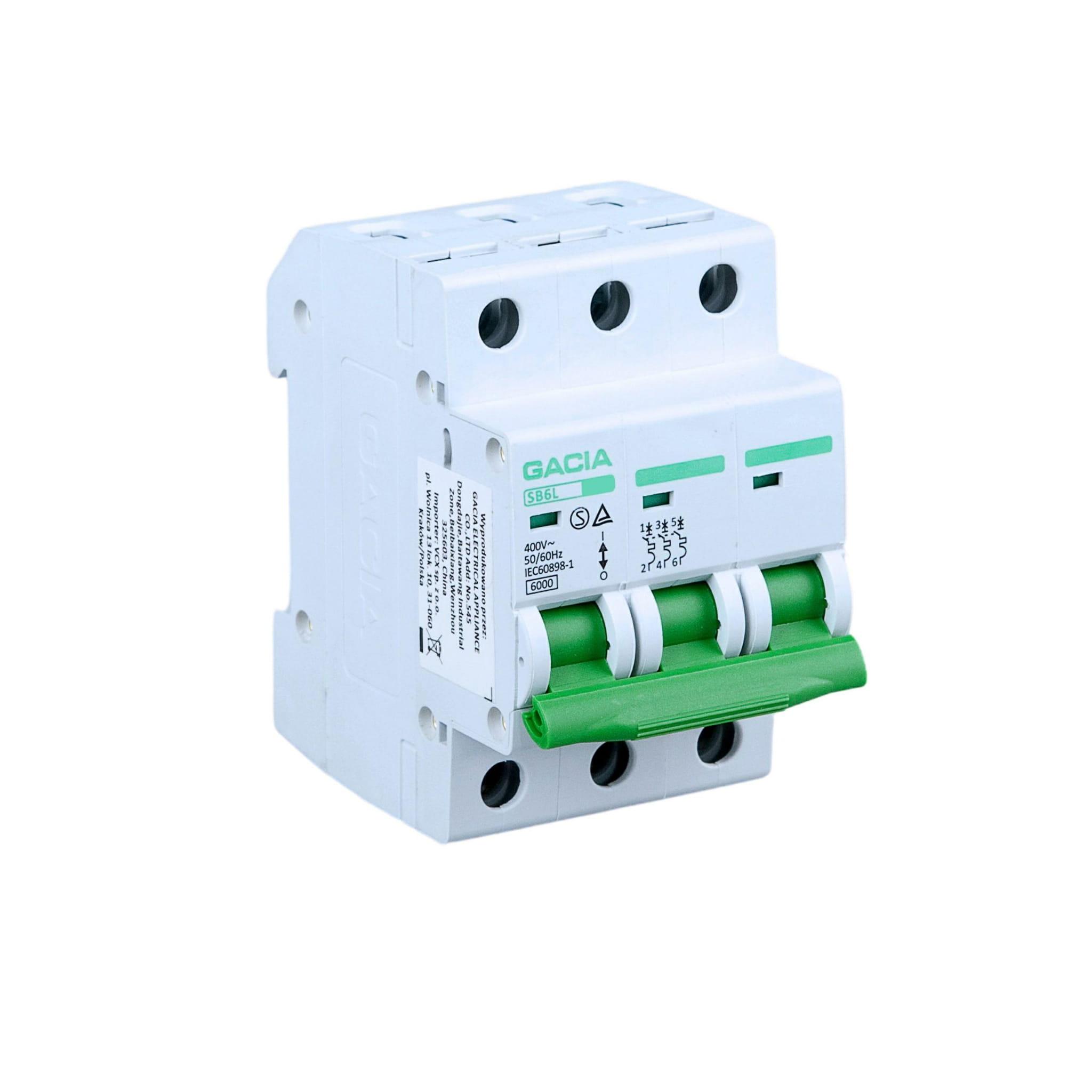

Wyłącznik nadprądowy 3P C10A 6kA AC GACIA

Wyłącznik instalacyjny GACIA 3P C10A stanowi fundamentalny element ochrony w nowoczesnych systemach rozdziału energii elektrycznej. Jego zadaniem jest niezawodne zabezpieczanie obwodów prądu przemiennego przed negatywnymi skutkami zjawisk przeciążeniowych i zwarciowych. Jako aparat 3-polowy, zapewnia jednoczesne rozłączenie wszystkich trzech faz, gwarantując pełne odizolowanie chronionego obwodu w przypadku awarii.

Implementacja charakterystyki zwłocznej typu C czyni ten wyłącznik idealnym komponentem do ochrony obwodów ogólnego przeznaczenia, w tym tych zasilających odbiorniki o umiarkowanych prądach rozruchowych. Podwójny mechanizm wyzwalający, składający się z członu termicznego (termobimetalu) chroniącego przed przeciążeniami oraz członu elektromagnetycznego do natychmiastowej reakcji na prądy zwarciowe (w zakresie 5-10 In), zapewnia kompleksową i skuteczną protekcję.

Wysoka znamionowa zdolność wyłączania zwarciowego Icn na poziomie 6kA potwierdza jego adaptacyjność do zastosowań w budownictwie mieszkaniowym, komercyjnym oraz lekkim przemyśle. Modułowa konstrukcja o szerokości trzech modułów (54 mm) ułatwia integrację w standardowych rozdzielnicach natynkowych i podtynkowych. Niezawodne zaciski windowe gwarantują pewne mocowanie przewodów i minimalizują rezystancję styku, co przekłada się na bezpieczeństwo i trwałość instalacji.

Dane techniczne

Zastosowanie

Wyłącznik nadprądowy 3-fazowy C10A jest wszechstronnym zabezpieczeniem, optymalnym dla obwodów o niższym obciążeniu. Najczęstsze aplikacje obejmują:

• Trójfazowe obwody oświetleniowe: zabezpieczenie linii zasilających oprawy LED, świetlówkowe i inne źródła światła w obiektach komercyjnych i przemysłowych.

• Obwody sterowania i automatyki: ochrona szaf sterowniczych, styczników, przekaźników i zasilaczy w systemach automatyki budynkowej i przemysłowej.

• Zasilanie małych silników trójfazowych: idealny do ochrony napędów o mocy do ok. 1.5-2.2 kW (wentylatory, pompy obiegowe, małe przenośniki taśmowe).

• Wydzielone obwody gniazd jednofazowych: stosowany w rozdzielnicach do symetrycznego zabezpieczania grup gniazd 230V, z rozdzieleniem na poszczególne fazy.

• Zasilanie małych urządzeń trójfazowych: niewielkie podgrzewacze, systemy wentylacyjne, małe urządzenia laboratoryjne i warsztatowe.

Zalety produktu

• Wszechstronna ochrona: Charakterystyka typu C jest odpowiednia dla szerokiego spektrum odbiorników o charakterze rezystancyjnym i indukcyjnym.

• Gwarancja bezpieczeństwa: Zdolność łączeniowa 6kA zapewnia skuteczne przerwanie obwodu nawet podczas zwarć o znacznej wartości prądu.

• Wiarygodność działania: Sprawdzona konstrukcja oparta na dwóch mechanizmach wyzwalających (termicznym i magnetycznym) oferuje pełne spektrum ochrony.

• Prosta integracja: Zgodność z systemem montażu na szynie DIN (TH35) zapewnia szybką i bezproblemową instalację w każdej standardowej rozdzielnicy.

• Długotrwała eksploatacja: Wykorzystanie materiałów o wysokiej odporności mechanicznej i elektrycznej przekłada się na żywotność aparatu.

• Optymalne połączenia: Zaciski windowe zapewniają dużą siłę docisku i pewność styku dla przewodów o różnej budowie (drut/linka).

• Certyfikowana jakość: Produkt jest zgodny z kluczowymi normami europejskimi, co potwierdza jego bezpieczeństwo i parametry techniczne.
