TITANEX PREMIUM – przewód do wymagających zastosowań

TITANEX PREMIUM został opracowany do pracy tam, gdzie zwykły przewód zasilający może nie zapewniać odpowiedniej odporności mechanicznej i środowiskowej.

Giętka konstrukcja ułatwia prowadzenie przewodu i podłączanie urządzeń przenośnych oraz ruchomych. Nexans rekomenduje serię między innymi do maszyn mobilnych, profesjonalnych elektronarzędzi, instalacji chłodniczych, urządzeń portowych oraz zastosowań przemysłowych wymagających intensywnej eksploatacji.

Bezhalogenowa konstrukcja LSOH

Jedną z najważniejszych cech wersji PREMIUM jest zastosowanie bezhalogenowych materiałów LSOH zarówno w izolacji żył, jak i w powłoce zewnętrznej.

Rozwiązanie to ogranicza emisję agresywnych gazów halogenowych podczas pożaru i jest szczególnie istotne w obiektach, w których liczy się bezpieczeństwo ludzi oraz wyposażenia elektronicznego.

Producent wskazuje zastosowanie między innymi w:

• budynkach dostępnych publicznie,

• sterowniach,

• portach lotniczych,

• dworcach kolejowych,

• tunelach,

• instalacjach oświetleniowych,

• obiektach wyposażonych w urządzenia elektroniczne.

•


Odporność na zanurzenie AD8

TITANEX PREMIUM posiada potwierdzoną przez producenta odporność na zanurzenie klasy AD8.

Jest to cecha charakterystyczna dla wersji PREMIUM i nie należy jej automatycznie przypisywać każdemu przewodowi H07RN-F.

Producent wskazuje również dobrą odporność na:

• oleje,

• częste zginanie,

• uderzenia – AG2,

• substancje korozyjne lub zanieczyszczające – AF3.

•


Praca w bardzo niskiej temperaturze

Kabel może pracować w temperaturach znacznie niższych niż typowe przewody instalacyjne.

Producent podaje:

praca statyczna: do −50°C

praca dynamiczna: do −40°C

Maksymalna temperatura żyły podczas normalnej pracy wynosi 90°C.

Dzięki temu przewód nadaje się do zastosowań zewnętrznych, chłodniczych oraz przemysłowych, w których instalacja może być narażona na duże różnice temperatur.

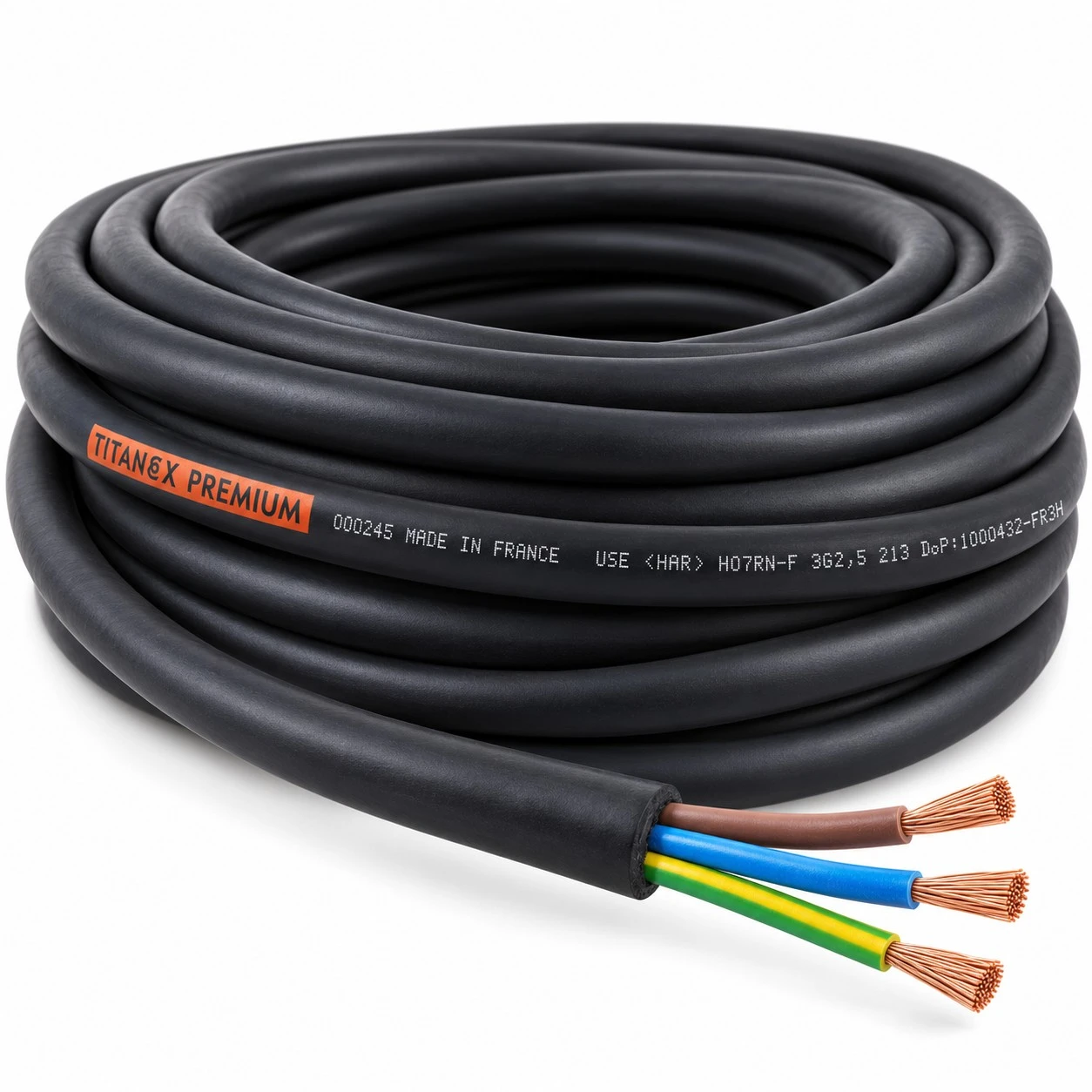

Giętka żyła miedziana klasy 5

Każda z trzech żył wykonana jest z giętkiej miedzi klasy 5.

W wariancie 3G2,5 występują żyły:

• brązowa

• niebieska

• żółto-zielona

Litera G w oznaczeniu 3G2,5 informuje o obecności żyły ochronnej żółto-zielonej.

Dane techniczne

Producent: Nexans

Seria: TITANEX® PREMIUM

Typ: H07RN-F

Wariant: 3G2,5

Liczba żył: 3

Przekrój żył: 2,5 mm²

Żyła ochronna: tak

Materiał żył: miedź

Klasa żyły: 5 – giętka

Napięcie znamionowe: 450/750 V

Zastosowanie do 1000 V: w instalacjach stałych lub przy zasilaniu silników – zgodnie z wytycznymi producenta

Izolacja: specjalny usieciowany elastomer LSOH

Powłoka zewnętrzna: usieciowany elastomer LSOH o podwyższonych właściwościach mechanicznych

Kolor powłoki: czarny

Maksymalna średnica zewnętrzna: 14 mm

Przybliżona masa: 195 kg/km

Minimalna temperatura pracy statycznej: −50°C

Minimalna temperatura pracy dynamicznej: −40°C

Maksymalna temperatura żyły podczas pracy: 90°C

Maksymalna temperatura żyły podczas zwarcia: 250°C

Odporność na zanurzenie: AD8

Odporność na uderzenia: AG2

Odporność na substancje korozyjne lub zanieczyszczające: AF3

Odporność na oleje: dobra

Bezhalogenowy: tak – LSOH

Ograniczone rozprzestrzenianie płomienia: IEC 60332-1-2

Reakcja na ogień CPR: Eca

Numer referencyjny Nexans: 10211828

EAN: 3427680068491

Układanie przewodu

Przewód przeznaczony jest przede wszystkim do pracy na otwartym powietrzu oraz w instalacjach wymagających dużej elastyczności i odporności mechanicznej.

W przypadku prowadzenia w ziemi Nexans wymaga zastosowania ochrony mechanicznej w rurze lub kanale. Nie należy traktować TITANEX PREMIUM jako kabla przeznaczonego do bezpośredniego układania w gruncie.

TITANEX a TITANEX PREMIUM – co daje wersja PREMIUM?

Wersja PREMIUM zachowuje zalety przewodu H07RN-F, ale rozszerza je o właściwości istotne w bardziej wymagających instalacjach.

Najważniejsze cechy PREMIUM to:

• bezhalogenowa konstrukcja LSOH

• odporność na zanurzenie AD8

• temperatura żyły do 90°C

• możliwość pracy statycznej do −50°C

• możliwość pracy dynamicznej do −40°C

• dobra odporność na oleje

• dobra odporność na częste zginanie

• zwiększona odporność mechaniczna

To właśnie te właściwości odróżniają TITANEX PREMIUM od typowego przewodu H07RN-F i uzasadniają jego stosowanie w bardziej wymagających warunkach.

FAQ

Czy TITANEX PREMIUM 3G2,5 jest bezhalogenowy?

Tak. Izolacja żył oraz zewnętrzna powłoka wykonane są z bezhalogenowych materiałów LSOH.

Czy kabel można zanurzać w wodzie?

Producent deklaruje odporność na zanurzenie AD8. Warunki konkretnej instalacji powinny jednak odpowiadać wymaganiom określonym dla tej klasy oraz dokumentacji producenta.

Czy TITANEX PREMIUM nadaje się do pracy na mrozie?

Tak. Producent podaje możliwość pracy statycznej do −50°C, a przy pracy dynamicznej do −40°C.

Czy kabel posiada żyłę ochronną?

Tak. Oznaczenie 3G2,5 oznacza trzy żyły, w tym żyłę ochronną żółto-zieloną.

Czy można układać go bezpośrednio w ziemi?

Nie bez dodatkowej ochrony. W przypadku prowadzenia w gruncie producent zaleca zabezpieczenie przewodu w rurze lub kanale ochronnym.

Jakie napięcie znamionowe ma przewód?

Napięcie znamionowe wynosi 450/750 V. Producent dopuszcza również zastosowanie do 1000 V w instalacjach stałych lub przy zasilaniu silników.
