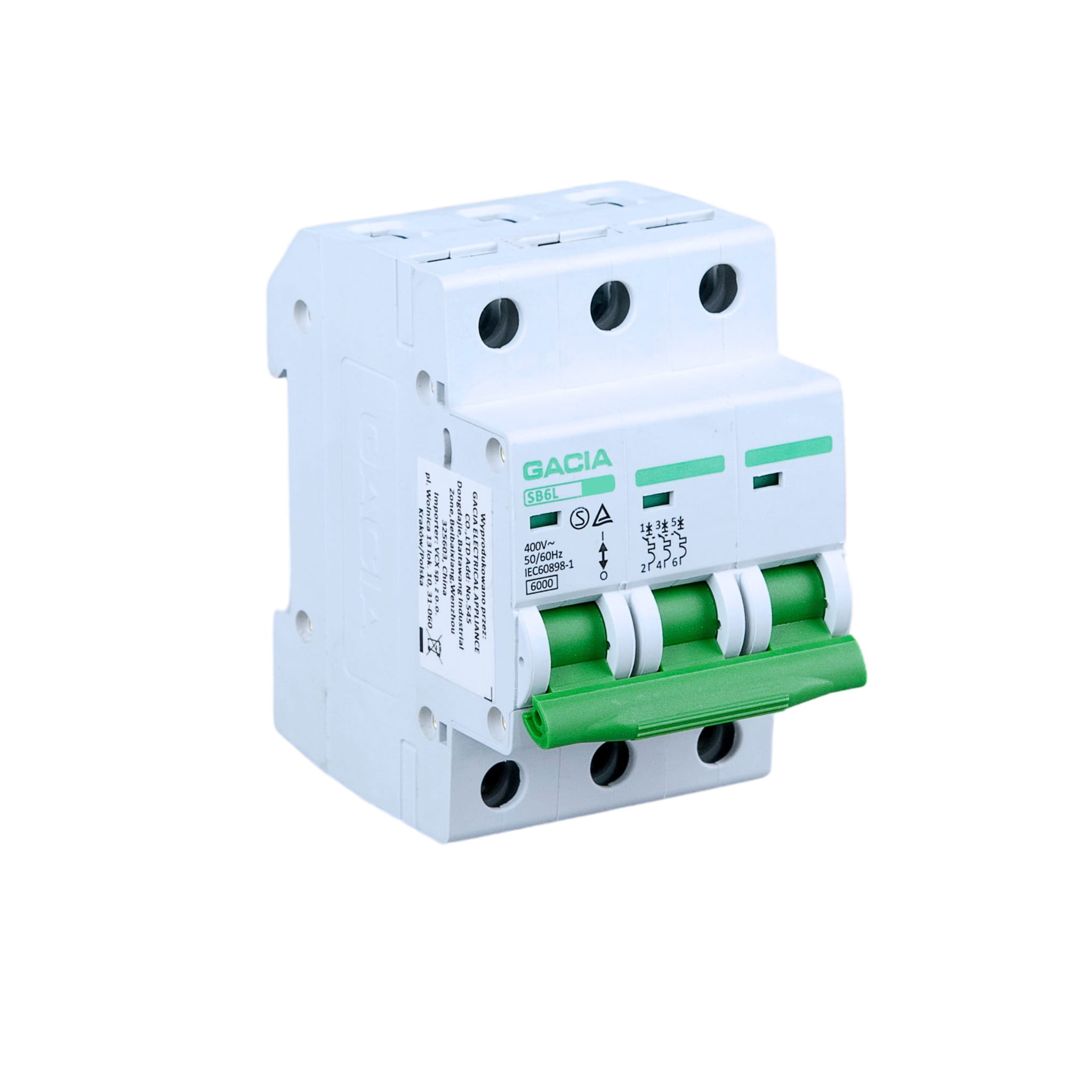

Wyłącznik nadprądowy GACIA 3P C50A 6kA AC to aparat modułowy stosowany w rozdzielnicach elektrycznych do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem. Model o charakterystyce C i prądzie znamionowym 50A jest przeznaczony do instalacji, w których mogą występować wyższe chwilowe prądy rozruchowe.

Wyłącznik nadprądowy, potocznie określany jako bezpiecznik automatyczny, odłącza zasilanie w przypadku przekroczenia dopuszczalnych parametrów pracy obwodu. Dzięki temu chroni instalację, przewody i podłączone urządzenia przed skutkami awarii elektrycznej.

Najważniejsze cechy wyłącznika nadprądowego GACIA 3P C50A

• Producent: GACIA
• Typ aparatu: wyłącznik nadprądowy
• Liczba biegunów: 3P
• Prąd znamionowy: 50A
• Charakterystyka: C
• Zdolność zwarciowa: 6kA
• Rodzaj prądu: AC
• Montaż: na szynie DIN
• Zastosowanie: rozdzielnice elektryczne, instalacje trójfazowe, obwody siłowe
• Funkcja: ochrona przed przeciążeniem i zwarciem

Do czego służy wyłącznik nadprądowy 3P C50A?

Wyłącznik nadprądowy 3P C50A stosuje się do zabezpieczania trójfazowych obwodów elektrycznych. Aparat rozłącza wszystkie trzy bieguny, dlatego znajduje zastosowanie w instalacjach zasilających urządzenia trójfazowe oraz większe obwody odbiorcze.

Najczęstsze zastosowania:

• zabezpieczenie obwodów trójfazowych,
• rozdzielnice mieszkaniowe, przemysłowe i techniczne,
• zasilanie maszyn i urządzeń,
• obwody siłowe 400V,
• instalacje warsztatowe i techniczne,
• zabezpieczenie linii zasilających,
• obwody z wyższym prądem rozruchowym.

Co oznacza charakterystyka C?

Charakterystyka C oznacza, że wyłącznik jest przystosowany do pracy w obwodach, w których przy uruchamianiu urządzeń mogą pojawiać się krótkotrwałe, wyższe prądy rozruchowe. Jest to jedna z najczęściej stosowanych charakterystyk w instalacjach technicznych, warsztatowych i przemysłowych.

Wyłączniki o charakterystyce C stosuje się między innymi przy:

• silnikach elektrycznych,
• pompach,
• wentylatorach,
• urządzeniach zasilanych trójfazowo,
• większych odbiornikach technicznych,
• obwodach z transformatorami lub zasilaczami o wyższym prądzie startowym.

Co oznacza 3P w wyłączniku nadprądowym?

Oznaczenie 3P oznacza, że aparat posiada trzy bieguny i służy do zabezpieczania obwodów trójfazowych. W przypadku zadziałania wyłącznika następuje rozłączenie wszystkich trzech torów prądowych.

Jest to rozwiązanie stosowane w obwodach, w których wymagane jest jednoczesne odłączenie faz L1, L2 i L3.

Co oznacza zdolność zwarciowa 6kA?

Zdolność zwarciowa 6kA określa maksymalny prąd zwarciowy, który wyłącznik może bezpiecznie przerwać w warunkach zgodnych z jego parametrami technicznymi. W instalacjach mieszkaniowych, użytkowych i wielu rozdzielnicach technicznych aparaty 6kA są często stosowanym standardem.

Dobór zdolności zwarciowej powinien być zawsze zgodny z projektem instalacji oraz warunkami zwarciowymi w danym miejscu montażu.

Dlaczego warto wybrać wyłącznik nadprądowy GACIA 3P C50A?

Wyłącznik nadprądowy GACIA 3P C50A 6kA AC to praktyczne zabezpieczenie modułowe do rozdzielnic, przeznaczone do ochrony mocniejszych obwodów trójfazowych. Sprawdza się tam, gdzie potrzebny jest aparat o prądzie znamionowym 50A, charakterystyce C oraz zdolności zwarciowej 6kA.

Najważniejsze zalety:

• zabezpiecza obwód przed przeciążeniem i zwarciem,
• nadaje się do obwodów trójfazowych,
• charakterystyka C dobrze sprawdza się przy większych prądach rozruchowych,
• montaż na standardowej szynie DIN,
• czytelne oznaczenie parametrów,
• kompaktowa konstrukcja modułowa,
• dobry wybór do rozdzielnic elektrycznych i instalacji technicznych.

Wyłącznik nadprądowy C50A – gdzie nie stosować?

Wyłącznik C50A nie powinien być dobierany przypadkowo. Prąd znamionowy zabezpieczenia musi być dopasowany do przekroju przewodów, sposobu ułożenia instalacji, obciążenia obwodu oraz warunków zwarciowych.

Nie należy stosować wyłącznika C50A jako zamiennika słabszego zabezpieczenia bez weryfikacji instalacji. Zbyt duże zabezpieczenie może nie zapewnić prawidłowej ochrony przewodów przed przeciążeniem.

Informacja o bezpieczeństwie

Dobór i montaż wyłącznika nadprądowego powinien być wykonany przez osobę posiadającą odpowiednie kwalifikacje elektryczne. Przed montażem należy sprawdzić parametry obwodu, przekrój przewodów, typ sieci, spodziewany prąd zwarciowy oraz zgodność aparatu z projektem instalacji.

Przed rozpoczęciem prac należy odłączyć napięcie i zabezpieczyć instalację przed przypadkowym załączeniem. Aparat powinien być montowany w odpowiedniej rozdzielnicy, na szynie DIN, zgodnie z instrukcją producenta oraz obowiązującymi przepisami.

FAQ – najczęstsze pytania

Do czego służy wyłącznik nadprądowy 3P C50A?

Wyłącznik nadprądowy 3P C50A służy do zabezpieczania trójfazowych obwodów elektrycznych przed przeciążeniem i zwarciem. Stosuje się go między innymi w rozdzielnicach, obwodach siłowych i instalacjach technicznych.

Co oznacza C50A?

Oznaczenie C50A oznacza wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 50A. Charakterystyka C jest przeznaczona do obwodów z wyższym chwilowym prądem rozruchowym.

Co oznacza 3P?

3P oznacza trzy bieguny. Wyłącznik 3P zabezpiecza i rozłącza trzy fazy, dlatego stosuje się go w instalacjach trójfazowych.

Czy wyłącznik C50A można założyć zamiast C32A?

Nie powinno się tego robić bez sprawdzenia instalacji. Zabezpieczenie musi być dobrane do przekroju przewodów, obciążenia i warunków montażu. Zastosowanie zbyt dużego zabezpieczenia może być niebezpieczne.

Co oznacza 6kA?

6kA oznacza zdolność zwarciową wyłącznika. Jest to maksymalny prąd zwarciowy, który aparat może przerwać w warunkach określonych przez producenta.

Czy wyłącznik GACIA 3P C50A jest do instalacji jednofazowej?

Nie jest to typowy wybór do instalacji jednofazowej. Model 3P jest przeznaczony przede wszystkim do obwodów trójfazowych.
